Velit Voltage Transformer

Usus TYD series Outdoor Voltage Transformer comprehendit omnes gradus intentionis ab 35kV ad 220kV, convertens alta intentione systemata ad 100/√3 V vel 100 V vexillum humili intentione significationibus ad necessitates energiae metering, intentionis mensurae occurrere; Nullam tutelam, ac eget verificationis synchronisation. Electromagnetici voltage transformatores traditis comparati sunt, hoc productum etiam lineamenta potentiae lineae communicationis ferebat, vitans quaestiones ferroresonantiae. Altiore suo structura certa est, operandi firmam et stabilem operandi altae intentionis potentiae gridis firmans, quod nucleum facit. supporting device for dolor eget constructione.

Capacitor Voltage Transformer

TYD-35 (66, 110/220) kV-0.01 (0.02)

Institutiones generales

Product Model Explicatio

Exemplar series in TYD codicibus productum parametris et missionibus applicabiles clare definiunt, faciliorem ipsum delectu et in-site installation. In coding praecepta sunt haec:

1. Model Structure: TYD -

- TYD: Codex ad capacitatem intentionis transformantis
- : Rated phase voltage of the system (unit: kV)
- : Ratum capacitas voltage dividentis (unitas: μF, optional 0.01μF, 0.02μF)
- : Eget pluma que code

2. Explicatio Codicis suffixorum:

- H: genus coinquinationis repugnans, locis valde inquinatis aptum
- G: Altitude generis, locis supra 2000m altitudinis apta
- F: Apta ad neutrum punctum systemata non-effective fundatum

3.Typical Exemplar Exemplum

TYD110/√3-0.02FH, repraesentans 110kV planum intentionis, dividens capacitas aestimata 0.02μF, aptum ad neutrum punctum systematis non-effective fundatum et ambitus pollutionis Classis D, capacitiva voltage transformantis.

Core functiones

1.Precise Metering et intentione mensurae

Summus praecisionem dat acquisitio et industria metering, curare accuratam compositionem potentiae gridi sumptio data.

2.Power eget Donec ac Lorem Imperium

Signis intentionis stabilis praebet tutelam nullam, potestatem eget automatic imperium et synchronisation verificationem, ut celeri responsio ad vitia systematis.

3.Power linea Communicationis Copulatio

Agit ut copulatio capacitor ad potestatem ferebat linea communicationis, linea virtutis assequendi signum transmissionis sine addito wiring.

Supplicium Signa

Tota productio et probatio processus intentionis Foris Transformantis stricte adhaeret nationali signa auctoritativa, plene occurrens ipsum acceptationis specificationum;
- GB/T20840.1-2010 "Instrumentum Transformers - Pars I: Requisita Technical Generalis"
- GB/T20840.5-2013 "Instrumentum Transformers - Pars V: Accessiones Technical Requisita Capacitiva Voltage Translators"
- GB/T19749-2005 "Capacitores Copulati et Capacitivorum Voltage Dividers"

Lorem condiciones Lorem

Voltage Foras Transformer gloriatur optimam aptabilitatem environmental et stabiliter sub complexu operari potest condiciones velit. Vexillum parametri ita convenit:
- Missiones instruitur: Apta et tectis et usui foris
- Ambiens Temperature: -40℃～+45℃ (Praecipuae condiciones nativus et tractari possunt)
- Maximum Ventus Speed: ≤150km/h
- Rated Altitude: ≤2000m (G-genus summus altitudo versionem ad altiora altitudines accommodat)
- Vico Crassitudo: ≤10mm
- Anti-pollutionis rating: Classis D (creepage spatium ≥ 43.3mm/kV), ad libitum Classis E (creepage spatium ≥ 53.7mm/kV)

Product commoda structuralis

Usus TYD series CVT modularis structuram integralem induit, duabus partibus nuclei constans: intentione capacitiva. divisorem et machinam electromagneticam. Structura est robusta et durabilis;

1.High vi Capacitive intentione dividens

Utitur summus qualitas tenuis et capacitor charta dielectric composita. capacitor multa elementa sunt intus in serie connexae fruticis murrinae, vacui gravidatae cum qualitate insulating olei praecipui. et plene signati structura instructa est cum fabrica olei recompensationis ad stabilitatem interiorem intentionis conservandam, oleum eliminando lacus et tellus volutpat. Claustrum structurae conventus efficit institutionem opportunam et nexum securum.

2.Integrated Electro Magnetic Fabrica

Includit in medio commutator constructus, reactor compensans, reacctor dampor et festinanter saturat, omnes obsignati. intus oleum repletum ferro piscinam. Prae-convenit cum divisore humili intentione antequam officinas relinquat; praestans integram solitudinem systematis olei insulating et mutuum impedimentum eliminans.

3.Safety Donec Design

Instructus cum dedicatis dampnis, fundamentis, et ferebat unda terminales cum notationibus claris. Multiplex tutela structurae efficaciter impediunt pericula salutis, ut lacus summus intentionum et damnum ad apparatum secundarium.

Engineering Application Cas

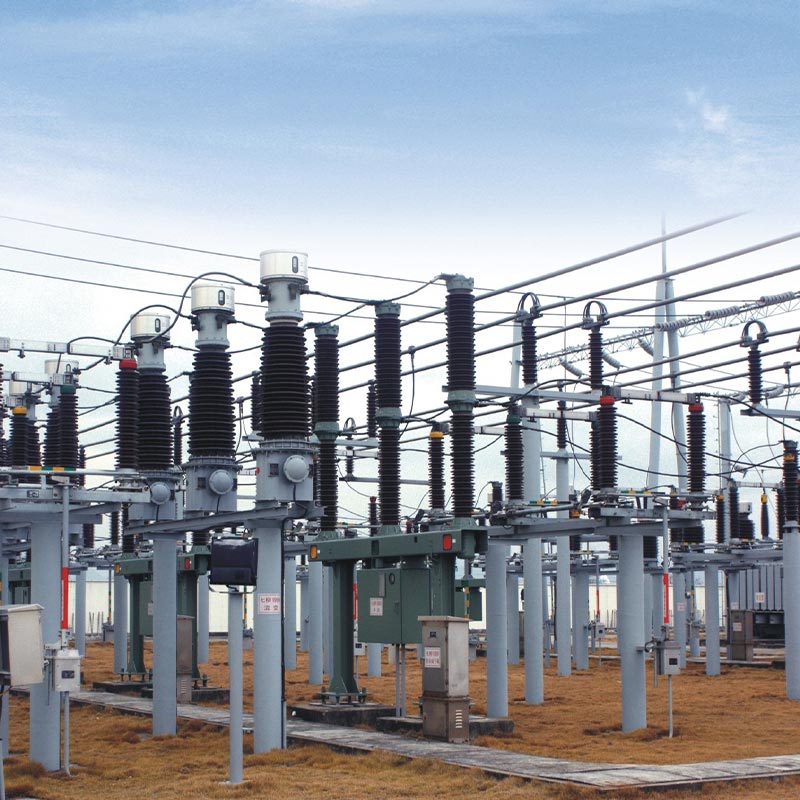

Sicut summus qualitas elit armorum CVT summus intentionis, usus series TYD voltage transformatores fuerunt feliciter applicata ad clavem project in 110kV urbana potentia renovationis in Zhoushan, Zhejiang Provincia. The Project exemplar classicum TYD110/√3-0.02FH elegerunt, aptam ad multiplices condiciones localis operantis area maritima cum gravibus pollutionibus et non efficaciter in neutro puncto fundatis.
Apparatus originalis in hac substatione laborabat ab instabili intentione mensurae et debilis anti impedimento excedunt. Postquam reposuit CVTs cum serie TYD usune CVTs, apparatum plus stabiliter operatum est. quam 3 annos, accurate metering et stabilis notare output servans etiam in asperis ambitibus ut summus humiditas, salis aspergine, et validi venti. Hoc certum subsidium pro substation Nullam tutelam ac tabellarium praebet communicatio, efficaciter emendans fidem regionalis potentiae euismod operandi, instrumento reducendo rates defectum, et plene comprobans productum excellentiae tempestatum resistentiae et pollutionis resistentiae perficiendi.

Operatio et Sustentacionem Specifications

1. Caput Operating Morbi

- Diu terminus operationis: 1.2 temporibus aestimavit voltage (1.2Un)
- Breve tempus cultro potest operari pro XXX seconds ad 1.5Un voltage
- F-type dedicatum est: Possunt continue per 8 horas operari ad 1.9Un intentione

2. Quotidie Sustentationem Requirements

- Regulariter reprehendo conditionem instrumentorum obsignandi ne insulating oleum lacus;
- Subsequens certam connexionem debilitare terminales d1 et d2; aperta circuitus operatio stricte prohibetur;
- Cum instrumento tabellario non cohaeret, N et X terminales certo circumiri debent;
- Alienum disassembleing signandi seras et oleum implens foraminis signandi structuras prohibetur;
- DEFUNCTORIUS oleum sampling et probatio unitatis electromagnetici non requiritur ad vitare pericula salutis causa per oleum gradu guttae.

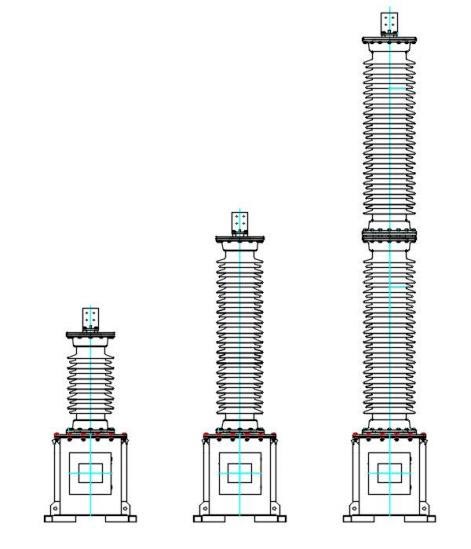

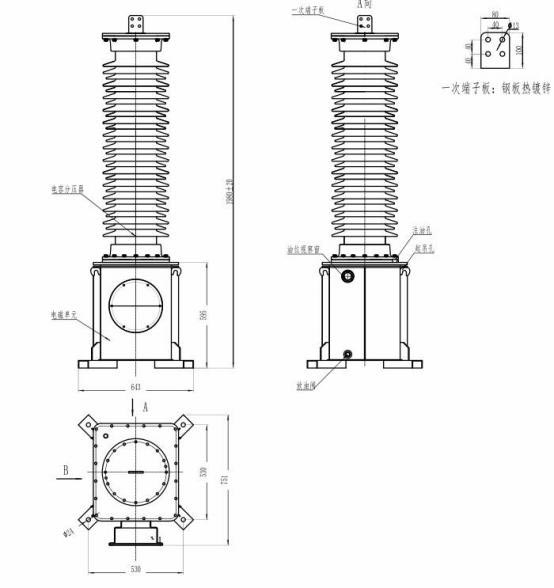

Productus dimensiones.

Project Reference

Cas-space erucae Duc Project

Test Report

FAQ

Q1: Quid nucleus probationes conficiendae sunt ante seriem CVT Usune TYD committendam?

Tres nuclei probationes perficiendae sunt secundum vexillum DL/T596-1996: Primum, capacitas et dielectrica. damnum capacitoris divisoris probandum est, cum capaci- tate valoris a nominatione ≤2% et a damnum dielectric tangens ≤0.002. Secundo, probatio unitas visiolis resistentiae electronicae usurae 2500V megohmmeter, cum resistentia insulationis utriusque terminalis ≥500MΩ. Tertio accurationem calibrationis test requirit augere angulum summi intentionis ad reducendum capacitatem errantium impedimento et cura tae accurate.

Q2: Quae sunt cautiones key pro in-site installationis de Foras Voltage Transformer?

Primum, capacitor divisoris et machinae electromagneticae sunt appositae et instituendae secundum numeri nominandi; mutari non possunt ad placitum. Secundo, elevatio foraminum unitatis electromagneticae piscina utendum est ad levandum; capacitor fictilem manicam elevatis ne apparatu prohibetur damno. Tertium, fundamentum est fixum valvis M20 altis, et altiore inclinatione instrumenti musti non excedunt II / 1000mm. Quarto, ut terminatio X certo fundata sit et terminalis dampnosa sit secure ad vitare damnum coniuncta apparatu.

Q3: Quaenam missiones sunt H, G, F exempla suffixis apta?

H genus anti-pollutionis est, ad ambitus maritimos valde inquinatos et valde corrosivos accommodatus et fodinae industriae; G altae altitudinis genus est, optimized pro altitudinis altitudine, humili intentione, humilis temperatura. ambitus, locis supra 2000m aptis; F genus systematis adaptivum est, speciatim ad punctum neutrum designatum potentia systemata non-effective fundata, cum fortiori overvoltage tolerantiae, ad specialem potentiam craticulam idoneam conditiones operandi.

Fortitudo Factory et ipsum risus
