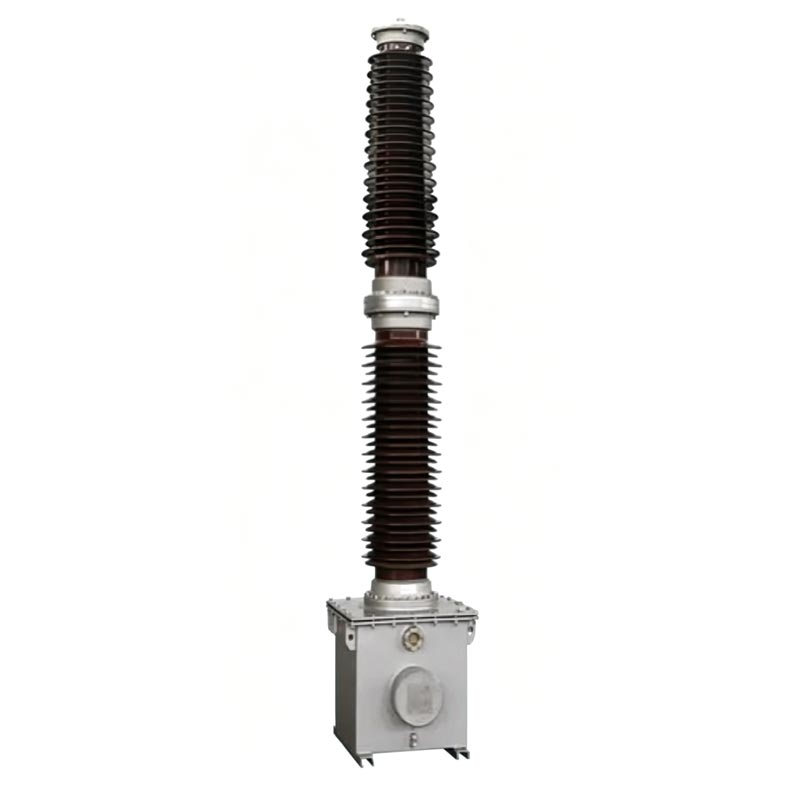

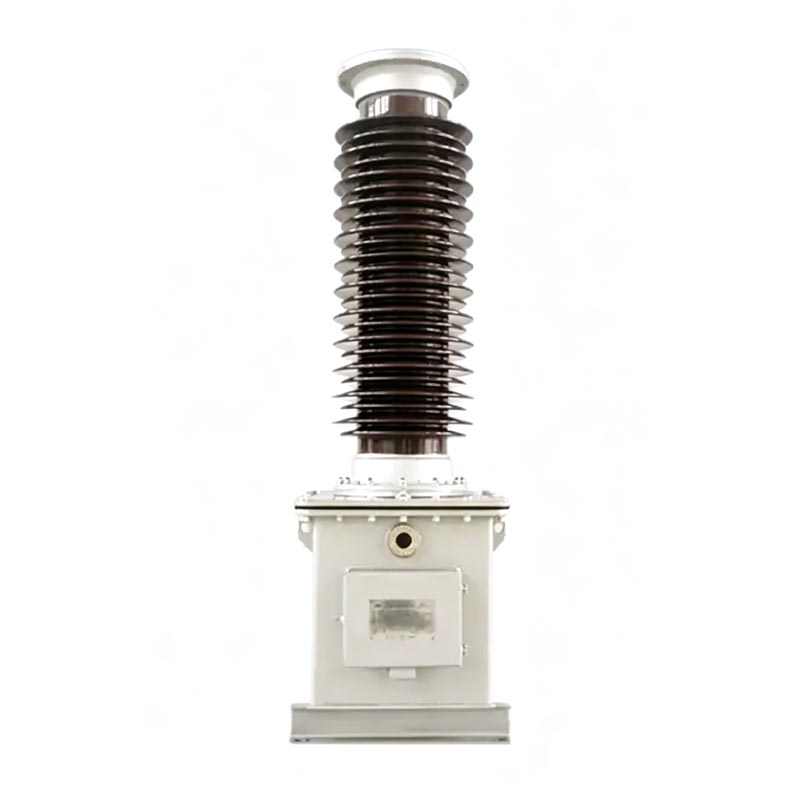

110 kV Pt Voltage Transformer

Usus TYD series 110 kV Pt Voltage Transformer est summus perficientur capacitivus voltage Transformator specifice summus intentione potentia grids disposito 110kV. Productum divisionis intentionis capacitivum principium ac plene assumit signati structuram oleum immersum, evitando defectum traditionalium transformatorum ut magnae magnitudinis et debilis anti- impedimentum, et optima pollutio resistentiae, humilitatis tolerantiae, et resistentiae ventorum. Hoc instrumentum mensurae, tutelae, ac tabellariorum communicationis iuncturae functiones integrat ac nucleus sustentans fabrica ad intelligentem operationem et sustentationem potentiae 110kV tradendi et transformationis rationum.

110 kV Pt Voltage Transformer signis nationalibus stricte adhaeret GB/T20840.1-2010, GB/T20840.5-2013, et GB/T19749-2005. Eius ratio, productio et probatio processuum normae sunt, omnesque parametri ad perficiendum obviam fiunt Praecaventur experimentum specierum ad potentiam apparatu.

Capacitor Voltage Transformer

TYD-35 (66, 110/220) kV-0.01 (0.02)

Institutiones generales

Product Model Explicatio

- TYD: Nota codicem specialem ad transformatores intentionis capacitivas
- 110/3: Ratum phase intentionis systematis cui compatitur est 110kV
- 0.02: Ratio capacitatis capacitatis dividentis voltationis capacitatis 0.02μF
- Suffixum proprium codicis: H - Anti-pollutionis genus; G. Genus altitudinis (altitudinum supra 2000m conveniens); F - Apta ad neutrum punctum systemata non efficaciter fundata

Exemplum: TYD110/3-0.02FH transformator capacitivus intentionis aptae ad punctum 110kV neutrum significat potentia grids non-effective fundata, cum capacitate aestimata 0.02μF et alta aestimatione anti-pollutionis.

Core Structure Components

1. Capacitive intentione dividens

Compositi copulendi capacitores et intentione dividendi capacitores in unum reclinati. Multiplex summa capacitor elementa connexa sunt in serie intus bushing murrina. Utitur summus qualitas membrana tenuis et charta capacitor compositum dielectric et vacuum est gravidata cum qualitate insulating oleum praecipuum. In apparatu habet signatum compages cum constructo-in oleo emendae fabricae ad pressionem internam stabilem conservandam, ne lacus olei; tollendam necessitatem sampling on-site, umorem externum et immunditiam efficaciter segregare ac stabiliter curare Nulla consequat.

2. Electromagnetica Fabrica

110 kV Pt Voltage Transformator totus intra piscinam ferro repletam (quae etiam inservit) signatus est. capacitor basis), transformator intermedius, reacctor compensans, saturatio celeris reactor damper. Prae-convenit cum capacitor humili intentione dividens antequam officinas relinquat. Electram unitas et capacitor olei divisoris circuii omnino sunt solitarii, nullam impedimenti et stabilem operationem procurantes. Secundarium wiring et tabellarius fluctus terminales centraliter sita sunt in connexione arcae in pariete laterali piscinae; scilicet intitulatum pro facile on-site wiring et sustentationem.

Core Product functiones

1.Energy Metering et intentione Cras

Accurate descendit output ut signum humili voltage vexillum praebeat, certas notitias pro potestate praebens eget energia metering ac placerat tempor magna adipiscing.

2.Power eget Nullam Donec

Nullam instructus tutela et automata potestate autocineta, potestatem eget culpa identificatio facit, synchronisation verificationis, et munimen lineae, impedimento armorum damnorum et potentiae eget accidentium causarum intentione depravata.

Communication 3.Carrier Coupling

Facultas coniunctionis dedicatae inservit potentiae instrumenti communicationis cursoris lineae, firmum canalem praebens signum potestas eget data tradenda et remota operatione et sustentatione.

Technical Parameters and Operating Opera

1. Caput Technical Parametri

- Conditiones Operating Compatible: 50/60Hz AC potentia systematis
- Secundae Output intentione: 100/√3V, 100V (specificationes vexillum)
- Dielectrica Damnum tangens: ≤0.002
- Capacitor error: ± 2% haud excedens nomen rating
- Insulation Resistentia: ≥500MΩ (metiri cum 2500V megohmmeter)
- Overvoltage Operation Capability: Long-term operation at 1.2 times rated voltage; brevis-term operatio ad 1.5 temporibus aestimavit intentione pro XXX secundis; Typus F continue operari potest per 8 horas ad 1.9 temporibus voltage . aestimavit

2. Lorem Conditions

- Temperature operans: -40℃~+45℃ (com- morabilis pro conditionibus specialibus)
- Maximum Ventus Volo Resistentia: 150km/h
- Altitudo Lorem: ≤2000m (exempla alta altitudo praesto postulante)
- Maximum Vico Crassitudo: 10mm
- Anti-pollutionis rating: Classis D (creepage spatium ≥ 43.3 mm/kV), ad libitum Classis E (creepage spatium ≥ 53.7 mm/kV)

Engineering Application Causa

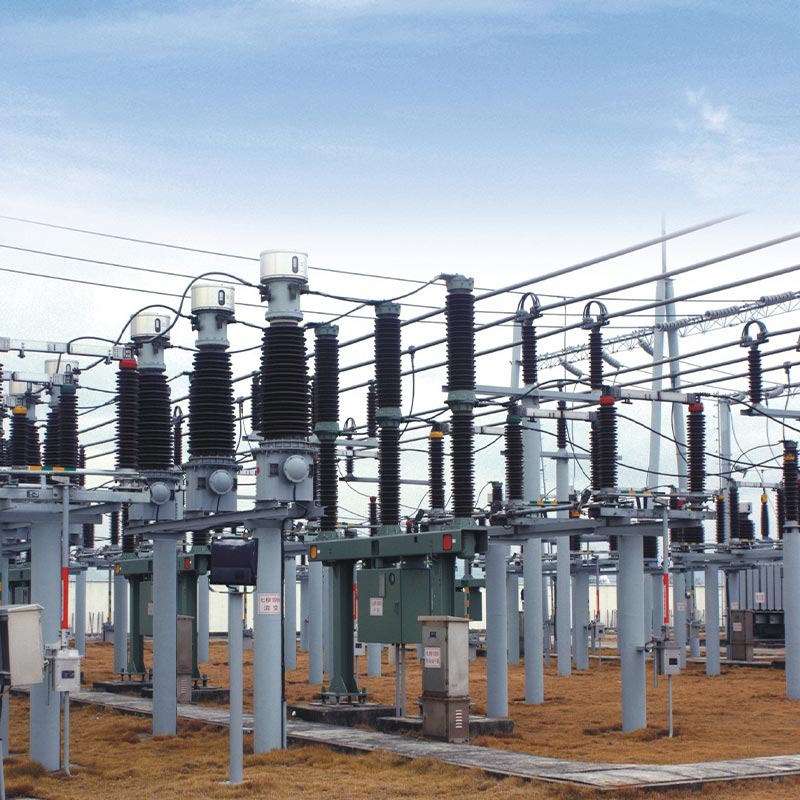

Usus TYD110/3-0.02FH anti-pollutio 110 kv Pt Voltage Transformer feliciter applicari velit renovationis propositum de 110kV substationis regionalis in provincia Zhejiang. Haec ambiente substation serves in hortis industrialibus et in locis residentialibus, summae potentiae requirens copiam firmitatis et armorum constantiam. Sita est in area maritima magna humiditas, alta salis aspergine, et gravis pollutione, et crebris flatibus maris; consilium postulat anti-pollutionem, anti-corrosionem et anti-canus effectus ab alta intentione armorum.

Apparatus levatus, installatus, et stricte secundum determinationes fabricae commissas prius quam in opere. Duo anni in-site operationis et sustentationis et probatio regularis notitiae monstrant core parametri ut instrumenti capacitatis et dielectricae amissionis convenienter signis nationalibus conveniant, cum no quaestiones ut lacus oleum, strepitus abnormes, vel modularis egisse. Superior eius anti-foedatio et odii corrosio structura efficaciter resistit corrosioni spumae salis maris et aeris humidi, vitandis vitiis communibus ut Nulla canus et intentione ambigua in instrumento tradito transformatorii. Firmiter perficit potestatem metering, intentione vigilantia, et tabellarius communicationis coitus, continuam et tutae potentiae copiam praestandi substatio, et plene comprobans firmitatem et aptabilitatem producti sub duris condicionibus velit.

Institutionem et sustentationem Specifications

1.Installation Points

Apparatum uit ut completa copia divisoris voltage capacitoris + electromagnetici fabrica. institutionem musti numeris nominali stricte adhaerent; arbitraria permixtio et subrogatio stricte prohibentur. Nam apparatu levato, foramina elevatio dedicata ad unitatem electromagneticam piscinae olei adhibenda est; recta levato capacitor murrinae bushings prohibetur. Fundamentum fixum est M20 altis viribus fulminibus et altiore angulus benificium institutionis est ≤2/1000mm ut operatio armorum stabilium curet.

Clavis Wiring Requisita: Damper terminales d1 et d2 certo coniungi debent; aperta circuitus stricte prohibitus. Cum instrumento tabellario non cohaeret, N et X terminales certae breves esse debent. Per apparatum operationis, terminalis X directe ac fideliter fundatum esse debet, ne alta intentione ab intret secundarium clausurae, deminutio instrumenti, et salus propria in discrimen adducitur.

2.Operation and Sustentacionem & Safety Cautiones

Apparatum notat plene signatum structuram olei-immersam, stabilitatem obtinendam ac necessitatem tollendam pro exercitatione oleum sampling et probatio. Exercitatione sustentationem solum requirit periodica compescit armorum signationem conditio, emissiones terminales, et fermentum pro crepitu abnormis, intentione secundaria anomaliae, et subitanea. spicarum intentione in patenti della connexione. Alienum disassembly de apparatu scriptor clausuris et obsignandis structura stricte prohibita. capacitor divisoris et machinae electromagneticae sine contione disiungi non debet licentia fabrica. Post apparatum abradendum, in ambitu locali tradi debet tutela department ad centralized et innocens dispositioni ad praecavendam pollutionem environmental.

Productus dimensiones.

Project Reference

Cas-space erucae Duc Project

Test Report

FAQ

Q1: Quae differentiae sint inter H, G, F exempla suffixos usus 110 kV Pt Voltage Transformer, ac quid missionibus idonei sunt?

H genus est pollutionis repugnans, ad missiones industriales maritimas et graviter inquinatas, cum auctus est serpentium distantia et corrosio resistentia; G altae altitudinis genus est, optimized pro areis supra 2000m altitudinis; apta ad demissa intentione et ultraviolaceo ambitu valido; F genus dedicatum est punctum neutrum efficax præcomprehensio, fortiori overvoltage tolerantiae, aptae ad debitae potentiae systemata eget. Oportet exemplum seligi potest fundatur in ambitu ambitus propositi et potentia eget systematis.

Q2: Cur arcte prohibetur D1, D2, et N-X in apparatu operationis disiungi terminales?

D1 et D2 damper terminales sunt. Aperiens eos defectum damper causat, excitato interna overvoltage surget et damnum permanens ad unitates electromagneticae capacitors et causando. Cum nulla tabellarius instrumento iungitur; terminatio disiunctio N-X permittet alta intentione ad coniunctas secun- dus cistas ingredi, e secundario ardere vigilantia et armorum tutela et casu salutis causando. Fiducia terminorum nexus debet esse sedatus ante apparatum committendo.

Q3: An Usus 110 kv Pt Voltage Transformer requirit periodicum oleum sampling et probatio in operatione?

Non, oleum periodicum sampling et probatio non requiritur. Unitas electromagnetica humili intentione operatur, et a integram paro of cione et perficiendi probat peracta priusquam officinas ens certa signare faciendum. On-site sampling perturbare pressuram internum in statera instrumenti, ducens ad potential problems ut oleum campester gutta, humoris intrusio, et velit depravatio. Solum exercitatione checks opus est ad comprobandam integritatem sigillorum ac stabilitatem parametri electrica. Si parametri sunt abnormes; contact fabrica ad speciales probationes.
