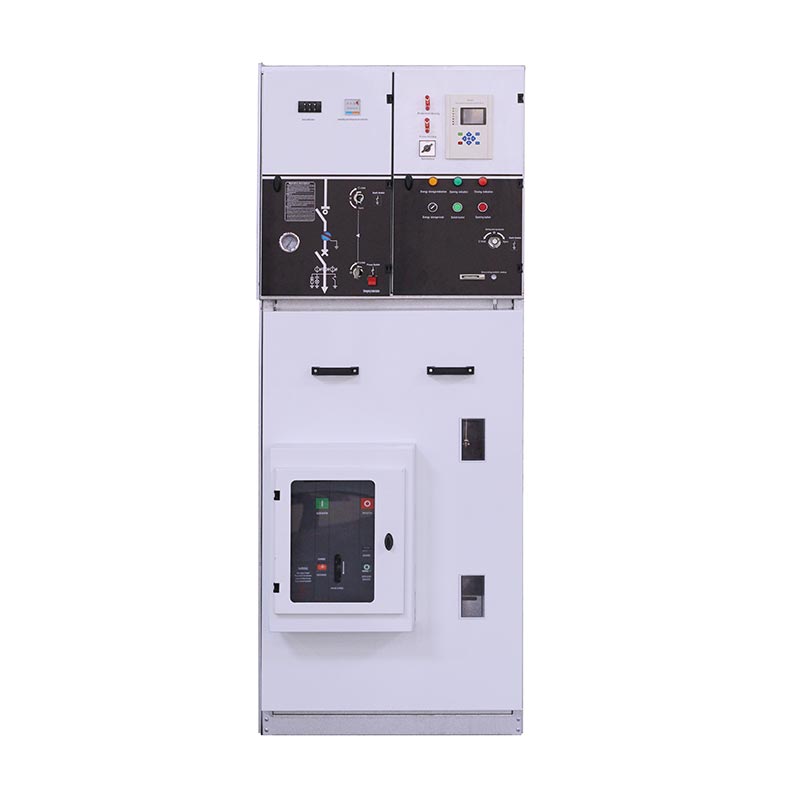

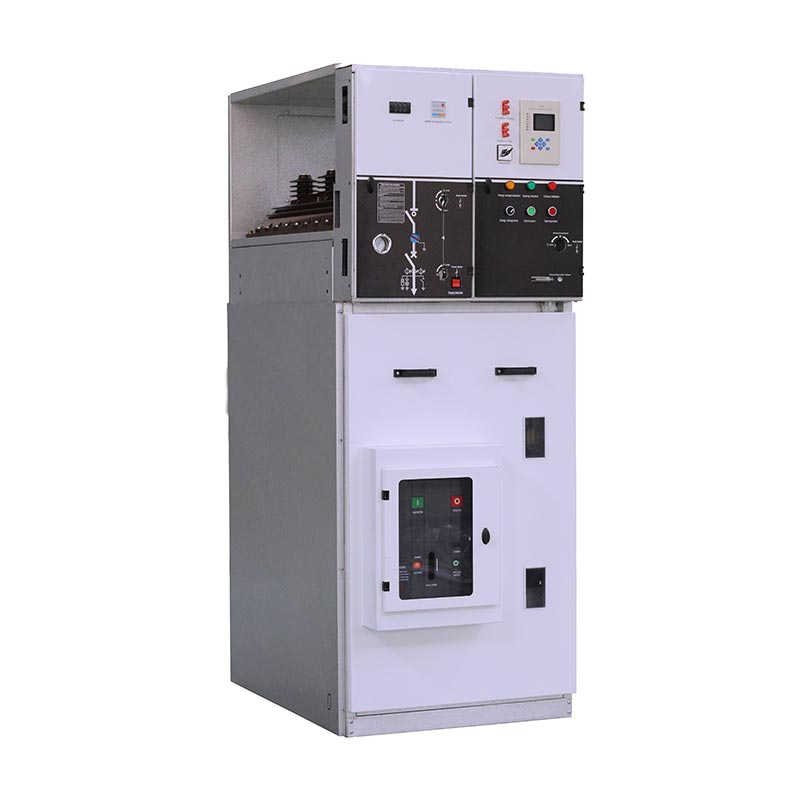

Anulus Main Unit Cum Circuit Breaker

Usus XGN15 series Ring Main Unit Cum Circuit Breaker est pactus, scalabilis, metallo inclusus, switchgear disposito pro potestate distribution automation. Tota armaria velit technologiam aeream adhibet, librat salutem et firmitas; idoneos faciens ad varias locorum angustias institutiones missionum. Eius simplex structura et operatio flexibilis signanter reducere in-site constructionem et subsequentem sustentationem difficultatibus, meliori potentia distributione operandi dexteritas.

Ut opificem cum multa experientia professionalem, USUNE R&D, productione et probatio ratio. Productorum series XGN15 independenter in officina sua fabricata sunt, cum omnibus gradibus a rudibus materiae ad productos perfectos stricte adhaerentes signis internationalibus ut producti qualitatem constantem et stabilem efficiant.

Core configurationis et technicae utilitatis

1.Main SWITCH configurationis

Commutatio principalis in hac serie, Anulus Main Unit Cum Circuit Breaker, est SF6 onus transibit independenter ab usune confici, commoda offerens tam diuturnam servitii vitam, stabilem obeundis, et humilem sustentationem gratuita. It instrui etiam potest vacui ambitus status-of-artis ruptores iuxta necessitates usorum, ulteriores amplificandi instrumentum ruptionis capacitatis et gradus tutelae, diversis missionibus distribuendae potentiae accommodatae.

2.Operation modorum et Automation Level

Summa switch subsidia tam manualis quam electrici modos operationis accommodandi ad diversos in-site operationales requisita. instrui potest cum artibus FTU et RTU, perfecte occurrens requisitis "quatuor remotis" (remotis potestas, remota significatio, mensura remota, et temperatio remota) potestatum distributio automatio, perceptio attentis vigilantia et administratio potestatum distribuendi ratio et fundamentum ponens intelligentes Phasellus vitae malesuada euismod.

3.Advanced Technology

Applicationes Integranting technologias sentientes provectae ac novissimas tutelas mensas, accurate monitor . armorum status operandi in tempore reali, cito respondetur ad conditiones abnormes et ad salutem potentiae procurandam distributio systemata et instrumentum. Inito consilio leve et flexibile conventum translationem reducit et difficultatibus institutionis, postea sustentationem et dilatationem faciliorem reddit, semper mutabilis potentiae occurrens qaod mercatus distri- butus est.

Applicationem

Ring Main Unit Cum Circuit Breaker aptus est pro 50/60Hz, 12-36kV systematis potentiae et late in usu industriae funes anuli et potestas civilis retia ac potestas terminales copia. Ut professionalis potentiae distribution armorum elit, USUNUS optimi operis consilium fecit, aptissimumque ad sequentes missiones faciens;

- Urbanus distributio potestatis residentialis, substationes parvae, commutationes statio, et substationes praefabricatae;
- Industriae et fodiendi incepta, mercatura, aliquet nisl, subvia et alia loca publica;
- Nova vis agrorum, sicut venti vis generationis;
- Clavis facultatum publicarum ut nosocomia, stadia, ferrivia et cuniculis.

In Sinis, Ring Main Unit Cum Circuit Breaker late in variis urbanis et rusticis potentia eget renovationis incepta, quae constantem laudem ab utentibus accipientes ob stabilem eius observantiam et certas qualitates habent.

operantes conditio

- Altitudo ≤1000mm
- Temperatura ambiens: 45℃~-35℃, differentia maxima ≤25℃
- Mediocris cotidie humiditas relativa non excedit XCV%
- Mediocris menstrua humiditas relativa non excedit XC%
- Seismic capacitas: intensio seismic 8 gradus non excedit
- Nulla violenta vibratio et concussio, ignis, corrosio chemica, explosio periculi campi

Technical Parameters

Claude configuratione parametri

LBS advenientis

Trafo protect

Metering

Cbog w/.meter

Cb exitu

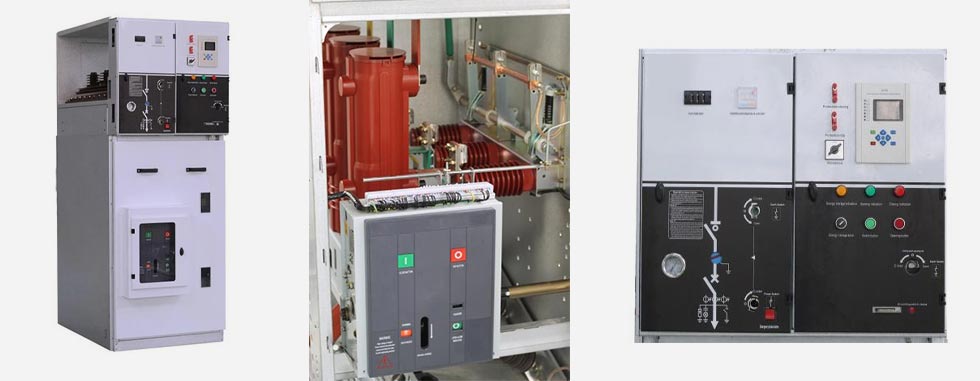

Switchgear structuram et configurationem

Mechanismum operating

(I) Geminus-munus unum vere operating mechanism: genus K *

Munus mutandi independenter cum vecte vel motore operatum est.
The ground switch function independently opens and closes using an operating lever, and the operating energy is provided by a compression spring, which is released to close or disconnect the contact.

(2) Duplex munus duplex fons mechanismus operans: Typus A

Commutatio functionis independenter a vecte vel motore operatur, et operans industria providetur a compressio fontis, quae contactum claudere dimittitur. Lorem aperire operationem cum button (0) or* supplantat unitas seu shunt dictas fabrica.
Humus munus switch operari independenter cum vecte operante et energia operativa providetur a compressio fons, qui dimittitur ad contactum vel claudendum vel disiungendum.

Busbar locus
Main switch
Cable cubiculum
Mechanismum operans, interlocking mechanism et humilis pressura imperium locus

Tota scrinium switchgear in duas superiores et inferiores partes dividi potest, superior arcae unitas comprehendit the bus cella, onus switch, locus mechanismus operans et locus humilis intentione, et unitas inferior a funiculo separatur cubiculum. Tota unitas superior restitui potest.

Busbar locus

Cubiculum in superiori parte scrinii Busbar constitutum est. In camera busbaricis, principales busbars connectuntur simul et percurre totum ordinem switchgear.

Lond confractus switch

Locus transiens cum SFG specie sulphuris hexafluoride onus switch instructum est. Testa onus switch factum est of * epoxy resina infusa, sulphure hexafluoride repleta (SF6) gas ut medium insulating et testa praebetur. cum observationis antro. In switch locus instrui potest cum SF6 gas density metri vel gasi densitatis cum terrore contactu secundum ad mos exigentias.

Cable cubiculum

Onus switch arcae spatiosam habet cella, quae maxime ad nexum funem adhibetur, ut vel nuclei simplicis. tres rudentes nuclei coniungi possunt utentes funiculi capitis simplicissimi et satis spatii etiam accommodare fulgur comprehensor, commutator vena, terra inferior switch et alia elementa. Secundum consilium vexillum, the scrinium portae fenestrae observationem et fabricam tutam interlock habet. Cable camera fundum laminam cum sigillo operculum et aptae magnitudinis cable Fibulae cum bracket sup- . Cable cubiculi fundum laminam et ostiolum reclusum tolli potest facilitate cable institutionem.

Mechanismum operans, interlocking mechanism et humilis pressura imperium locus

Mechanismus cubiculi interclusus etiam agit ut panel moderatio. Cubiculum humile intentione verni operato instructum est mechanismus cum indice positione et artificio mechanico interlocking et auxiliaribus instrui potest contactus, gyros, itinera repentina machinationes, vivae ostentationes capacitivae, crines clavis et machinas electrici operandi. At eodem tempore, depressio- pressionis camerae spatium instrui potest etiam ad moderandas loramenta, metra et disposiciones tutelares; et gazophylacium 750mm latum habet duo cubicula depressa identificanda pro plus accessoriis.

Anulus retis scrinium instructum cum praevaricatoribus ambitu maxime adhibetur ut copia principalis in anulo retis potestas copia systematis, ineuntes linea scrinium of the standby power supply and the middle section scrinium of the dual virtutis ratio suppeditare.

◎ XGN15 V arcae moduli anulum includunt:

(1) Vacuum ambitus ruptor
(2) Sulphur hexafluoride ambitus ruptor;
(III) Mechanismus et interlock
(IV) Fundans switch

Institutionem modum

Fronte fixa, lateralia/parte insidentes fixa

Main structure

(1) Ab summo ad imum instrumentum locus, locus bus, onus (solitudo) locus switch, locus ambitus ruptor, cable cubiculum.
(2) CT, PT, fulminis comprehensor, transitum praebens et fabricam tutelae nullam iuxta usorem configurari potest dandis.
(3) Circuitus ruptor et onus transitum intercludi possunt.

Operatio descriptio

1.Operation manubrium: Stantes in fronte switchgear, sursum manubrii sustentet et deprimat, alter manu tenens finem manubrium gyrari.
2. Fac ut arcae ianuae apte clausae sint antequam copiae vel copiae adaequationis separatae sint.
3. SWITCH pressione gauge cohibenda est antequam potestas in et potentia off.

Virtus on

1.Confirm quod arcae ostium clauditur. Insert manubrium in foramen superius operantem et in anticlockwise rotata 180° usque ad audiendum vocem separandi fregit. Indicator centralis tabellae positus est; inferiore ianua est clausa et grounding switch is off.

2.Insert ansam operating in inferioribus foramen et clockwise CLXXX gyrari, donec audire occlusionem vocis; index tabulae centralis est in positione D; transitum erit in, et tunc operatio virtutis copia est perficitur.

Potestas off

1.Switch off: ansam in inferioribus insert operating foraminis et anticlockwise CLXXX ° ad audiendum the dividens fregit vox (Direct uti button si est a button); centro panel in situ, tunc switch abeo.

2.Check sive vivere ostentationem est ad praestandum locus funem electrically neutrum est, inserere in operating manubrium ad superius operating foraminis et clockwise CLXXX ° usque ad vocem claudendo audire, media indicator est tabula situm inferiorem ostium reseratur, grounding transitum clauditur et potentia interruptio operatio absolvitur.

Transportatio et repono

Cum scrinium commutandum in ima lamina figitur, trulla per forklift potest. Cum non figitur imo bractea, scrinium transitum in totum levari vel ferri debet, at perpendiculariter quovis deportari debet tempus et non evertantur ad vitandum damnum partium in scrinio. Switchgear (etiam cum exterioribus packaging) ne diu foris condiantur.

Tutela

◇ Arcae anulus triennium in communi rerum adiunctis liberum sustentationem habet.

◇ Unius fons et ver duplices machinae operandi machinationes oneris transindi sunt sustentationem gratis et non. ullam lubricationem requirere.

◇ Fabrica tutelae nulla secundum praescripta corporis fabrica cohibebitur antequam inponantur operationem.

Tabulae conservativae cycli anuli retis fere semel in anno, et mensurae conservandae specificae peragetur ut sequitur;

(1) Obstringere omnes nexus electricas (mammam, virgas, rudentes, instrumenta metering) iuxta opus institutionem.
(2) Vacuum omnium partium (transitus principalis, commutatio auxiliaris, machinae mechanismus, motor, etc.) et agendi species inspectio.
(3) Unam clausulam aperiendi operationem in omnibus virgas, incluso in terra, transibit.
(4) Convertere in copiam ditionis potestatis auxiliares (signum remotae potestatis non dant) ad electricam sequentialem operationem.

Order goods

Sequentia documenta et attachiamenta cum scrinio tradentur cum cistulam transitum relinquit officinam:

Product qualified certificatorium
Product usus instructiones
Productum ipsum design data
Switch scrinium vasorum:
Singula inscensio iuncturae cum onere switch manubrio operante instructum est.

Users sequenti informationes providere debent cum products ordinatio:

Main circuit wiring rationem et speciales technicas necessitates
Switchgear institutionem consilii.
◇ Scrinium partium exemplar specificationes et ansa auxiliares switch, fasciculum schematic schematis control (if necesse)
◇ Aliae petitiones speciales pro informatione scripta.

Project Reference

Cas-space erucae Duc Project

Test Report

FAQs

1. An fabrica vel negotiatione turba?

Factory, pretium est rationabile et competitive pretium praestare possumus.

2. Cum pretium non possum?

Plerumque intra XXIV horas post inquisitionem tuam acceptam commemoramus.

3. Possumusne nos imprimere nostros logo et societatis nomen in productis?

Ita sane OEM accipimus.

4. Quid est plumbum tempus?

Plumbum tempus pendet a quantitatibus ordinatis, plerumque intra 15-20 dies post acceptam solutionem.

5. Quid suus 'vestri processus qualis imperium?

Omnia producta ab accessoriis incipiendo inspicientur, et per experimenta exercitationis peragentur antequam discedant officinam nostram.

6. Quomodo solvendas quaestiones qualitates post venditiones?

Imagines photographicas vel vide quaestiones qualitates tolle et mitte nobis ad nostram reprimendam et confirmandam et faciemus a satisfactum solutioni tibi intra 1-3 dies.

7. Quid est tempus praestat?

XII mensibus de naviculas date.

8. Quid elige nos?

Lorem in campo plus quam 14 annos habet, et R&D turmas bene expertas consilio capiendo habet et evolutionis labor pro singulis propositis in specialibus exigentiis emptoris fundatur.
A rationibus QC maxime stricte habemus e componentibus ad productos perfectos.
● Stabilis productio tempus intra 15-20 dies.
Nos plenam testium relationum productorum copiam habemus.
● unus gradus solutionis provisum.
