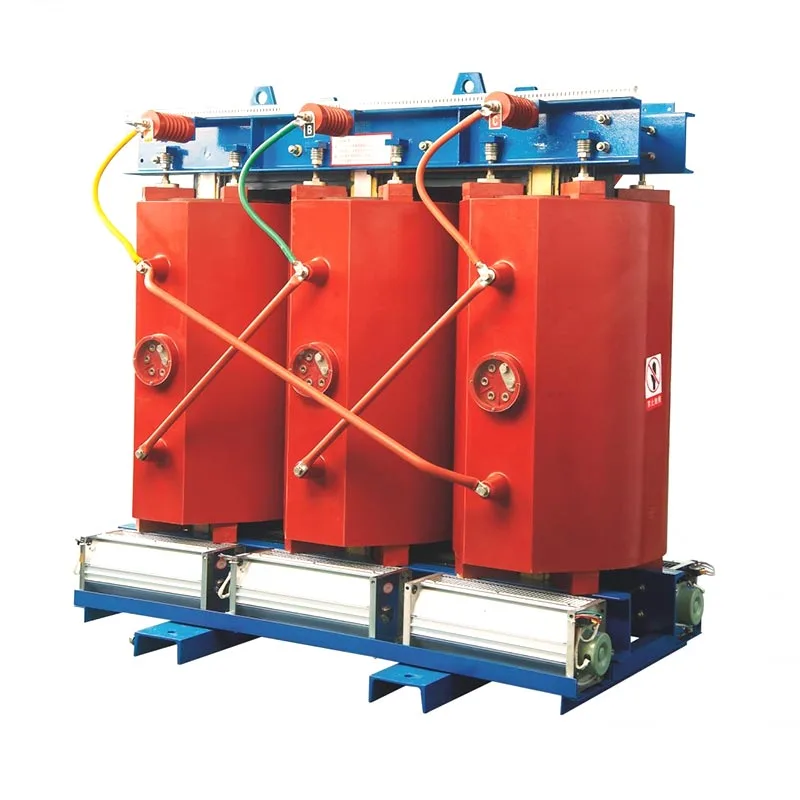

An11kV 1000kVA arida Type TransformerEst medium-volutionis distributio TRANSFIGURATOR ad energiam electricam transferendam ab 11kV copia ad inferiorem utendi intentionem, servato electricae solitudo, intentionis stabilitas, et distributio potentiae tuta. Hic dux suam constructionem explicat, principium operandi, specificationes, applicationes, considerationes institutiones, tutelam requisita, exercitia conservanda, puncta acquirendi ad systemata industrialis et commercialis potentiae.
A 1000kVA transformator praebet facultatem apparentem potentiae 1000 kilovolt-amperes aestimatae, dum 11kV agnoscit primam intentionem classis. Dissimilis transformator olei-immersus, species arida commutator aere utitur ad medium refrigerandum et non nititur oleo insulante minerali. Resinae eiectae solutionem pactam praebere possunt pro substations tectis, aedificiis mercatoriis, plantarum industrialium, facultates notitiarum relatarum, institutiones renovationis industriae, et in aliis locis in quibus ignis mores, sustentationem, spatium et considerationes environmental magni momenti sunt.
Actualis specificatio numquam ex solo rating nominali seligi debet. Secundaria intentione, vectoris coetus, impedimentum, insulatio gradus, materia flexuosa, temperatura oritur, refrigerans methodus, clausura protectio, altitudo, temperatura ambiens, oneratio harmonica, condiciones breves circuitionis, et signa applicabilia omnia influunt ad ultimum consilium.
An11kV 1000kVA arida Type TransformerEst tria phase commutator electricus communis ad reducendum electricitatem medium-voltages ad inferiorem intentionem aptam ad distributionem amni et apparatum electricum. Transformator aestimavit vim apparentem 1000kVA et principalem intentionem 11kV.
Verbumarida genussignificat transformatorem liquido insulante oleo non uti, ut prima eius insulatione et medio refrigerante. Prout consilio ambages vulnus apertum esse possunt, pressio vacuum gravidata vel resina encapsulata. Constructio resinae cast-inae maxime communis est ubi praesidium mechanicum, resistentia environmental et dependentia liquidae insulationis imminutae requiruntur.
IEC 60076-11 potentiae transformatores sicco-typi specie tegit cum apparatu summarum voltages usque ad 72.5kV et saltem unum flexuosum supra 1.1kV operantem, quod ad multa 11kV sicco-typi transformantis designationes directe pertinet.
11kV nominalis primarium latus indicat. Nulla in gradu et intensio instrumentorum aestimatio exacta confirmari debet ex speciei speciei et vexillum applicabile potius quam ex sola intentione nominali inferri.
1000kVA est transformatoris aestimatio virtutis apparentis. Facultatem loading electricae describit sub condiciones operativas specificatas potius quam in directum 1000kW output repraesentans.
Ad tres periodos systematis, approximatae plenae oneris currentis, utens computari potest:
Exempli gratia, in 11kV et 1000kVA, primaria vena plenaria est proxime52.5A. Secunda vena pendet ex rating humili intentione delecti. In 400V, exempli gratia, theoricae tres gradus plenae oneris currentis sunt circiter1,443A. Haec calculi utilia sunt ad machinationem praeliminarem, dum funis finalis, ruptor, busbarus et custodia selectio integram propositi consilium sequi debet.
Transformator sicco-typus exsecutio plurium majorum partium in consilio ordinatae dependet. Typical 11kV 1000kVA unitas continet quae sequuntur:
| Component | Primarium munus | Magna consideratio |
|---|---|---|
| Core magnetica | Via magnetica industria translationem praebet | Core materia, consilium iuncturae et damna |
| HV Winding | Supple recipit 11kV | Insulatio, conductor materia, impetus sustinere |
| LV Winding | Praebet requiritur low-voltage output | intentione, capacitate currente, oriuntur temperatura |
| Nulla ratio | Disparat agens components electrically | Scelerisque, dielectric, perficientur environmental |
| Resinae Encapsulation | Tuetur resinae ambages in cast-resinae designs | Qualitatem iacientes, inanis imperium, scelerisque in executione |
| Ratio refrigeratio | Removet calor generatae per operationem | AN vel ANAF operatio et evacuatione |
In consiliis resinae fundis, resin-encapsulatae ambages solidam velit structuram circa gyros praebere possunt. Postrema autem constructio aestimanda est secundum condiciones electricas, scelerisque, environmentales et mechanicas, quam ex sola constructione resina.
Transformator per inductionem electromagneticam operatur. Cum alterna intentione 11kV applicatur ad curvum primarium, producit fluxum magneticum alternam in core. Haec fluxus magneticus nexus cum flexu secundo secundo et intentione inducit secundum vices rationis.
Sub refrigeratione aeris naturali, calor movetur ab activo ad aerem ambiens per convectum et radialem. Ad applicationes scelerisque maioribus postulatis, magnis-fans aeriis addi possunt. Ordinatio electae refrigerationis debet respondere mutatori determinato aestimatione et operante.
Emptor petat technicam datasheets potius quam acquirendi solum secundum "11kV 1000kVA." A typica project specificatio debet alloqui:
| Parameter | Quid refert |
|---|---|
| Facultatem rated | Decernit apparentem potentiam rating: 1000kVA. |
| Prima intentione | Medium-voltage network ipsa aequare debet. |
| Secundarium voltage | Decernit convenientiam cum apparatu amni. |
| Frequentia | Valores projecti communes includunt 50Hz vel 60Hz. |
| Vector group | Phase obsessio et ambages definit nexus. |
| Impedimentum | Influences voltage disposition and fault-current mores. |
| Damna | Agitat operativum temperatus et lifecycle energiae consummatio. |
| Temperatus ortum | Condiciones scelerisque operandi et velit elit definit. |
| Nulla gradu | Maximus pro dielectricis resistere et coordinatio systematis. |
| Clausura / IP rating | Tuetur transformator contra periculum environmental et accidentale contactum. |
Specificationes fabricae editae ostendunt 11kV-classis 1000kVA transformatores sicco-typi specie differentes valores damna, materias flexuosas, dimensiones, coetus vectores, impedimentum valores, dispositiones refrigerantes, habere possunt. Hi igitur parametri ad exemplar accuratum confirmari debent loco posito quod omnes transformatores 1000kVA technice aequipollent.
Transformator technologiae aridae-typus maxime utilis est, cum culturae institutionis ambitum locat in operatione umbratica, considerationibus ignis, requisitis liquid-insulationis reductis, vel conservatione simplicior.
IEC 60076-11 etiam appellat classes climaticas, rationes thermarum et dielectricorum altitudine relatas, administrationem clausuram, mores ignis, et classificationem seismicam, illustrans cur condiciones environmentales considerari debent in specificatione transformatoris.
An 11kV 1000kVA commutator sicco-typus adhiberi potest ubicunque ratio 11kV distributio indiget media capacitate gradatim transformantis et institutionis requisita cum technologia sicco-typo compatiuntur.
Eligens transformator incipere debet a systemate electrico potius quam e catalogo producto. Hoc Genus potest adiuvare ne speciem hiatus:
Etiam commutator bene dispositus male praestare potest si in ambitu institutionis non sufficientem alvi, ventilationem, tutelam vel coordinationem electricam praebet.
Condiciones institutionis non sunt singulae mere mechanicae. IEC 60076-11 nominatim agnoscit influxum altitudinis et condiciones environmental in effectione transformatoris thermarum et dielectricarum, ut hi parametri declararentur in scaena specificatione.
Transformatores sicco-typus plerumque oleum relato officiorum sustentationis vitant, sed inspectionem periodicam adhuc requirunt. Sustentationem frequentiam institui debent iuxta instructiones fabrica, condiciones operandi, loci ordinationes, ac criticam institutionis rationem.
| Area inspectionem | Quod ad Check? |
|---|---|
| Anfractus | Visibilis contagium, damnum, abnormes emissiones notas, vel depravationes. |
| hospites | Terminatio conditio, emissiones, excalfacientia signa, et funis conditio. |
| Refrigerium | Loca aeris, evacuatione, alit ubi aptata, et abnormes intemperies. |
| Temperature Cras | Lectiones sensores, terrores, operandi moderatorem, ac trends historicas. |
| Environment | Pulvis, humor, aer mordax, locus evacuationis. |
Una utilissima mensurarum conservationis est superficierum refrigerationem et evacuationem tramites purgare. Pulvis nimius calor translationis minuere potest et condiciones in tempore insulationis inconveniens creare potest.
Arida genus et transformatores olei immersi possunt utrumque officia mediae intentionis distributio praestare, sed eorum notae structurae et institutiones diversae sunt.
| Factor | Arida Type | Oleum immersum |
|---|---|---|
| Insulating Medium | Aer et / vel solida Nulla ratio | Insulating liquidum |
| Oleum Management | Non requiratur | Requiritur ad consilium et operating conditionibus |
| Indoor Installation | Communia applicatione | Dependet loci consilium et salus requisita |
| Ignis Considerationes | Non TRANSFIGURATOR ignis onus oleum | Ratio requirit liquoris genus et institutionem requisita |
| Typical Sustentacionem | Inspectio, purgatio, nexus, refrigeratio et vigilantia | Includes liquid-related inspectionem et sustentationem requisita |
Opportuna technologia magis pendet in proposito quam ex regula universali. Onus profile, spatium, condiciones environmental, ignis requisita, locus institutionis, sumptus initiales, considerationes vivendi, ac ordinationes locales omnes aestimandae sunt.
Ad procurationem internationalem, communicatio technica tantum momenti est ac pretium allatum. Priusquam ordinem ponatur, emptores documenta perspicua postulant ut figuram exactam transformator.
Documenta technica edita a fabricatoribus transformatoris stabilitis demonstrat etiam transformatores communicantes eandem 11kV et 1000kVA aestimationes differre posse in materia curvis, amissionibus valoribus, globus vectoris, impedimento, systemate insulatione, dimensionibus et configuratione refrigerante.
Zhejiang Usune Electric Co., Ltd.praesentari potest ut potentiale supplementum pro clientibus quaerunt solutiones transformatoris nativus. Emptor ut proiecto speciali loco parametri systematis electrica, ambitus institutionis, signa applicabilis, destinatio partus applicabilis, et quaecunque accessiones seu clausurae specificationes requiruntur.
Aptari potest ad multas applicationes industriales, cum copia 11kV, secundarium voltage, onus profile, institutiones condiciones, systema tutelae, et capacitas requiritur inserere consilium. Computus oneris actualis ante electionem perficiatur.
Ad rationem trium phase 11kV, theorica plena oneris primarii currentis est circiter 52.5A. Actualis ratio designandi tolerantiam transformantis etiam considerare debet, condiciones operandi, occasus tutelae, notas retiaculas.
Secundaria intentione proiecta est speciale. Communia configurationes low-voltages includunt 400V, 415V, 433V, sed aliae intentiones secundum systema electrica designari possunt.
Non necessario. Multi transformatores sicci generis cum aeris refrigeratione naturali agunt. Coactus aer refrigeratio addi potest, cum consilium postulat capacitatem scelerisque auctam seu condiciones specificas operandi.
IEC 60076-11:2018 principale est IEC vexillum specie potentiae aridae speciei transformatores in suo ambitu definito obtegens. Additiones nationales, regionales, project, institutiones, vel efficientiae requisita possunt etiam adhibere.
kVA mensurat potentiam apparentem, kW autem potentiam activam mensurat. Relatio potentia factoris pendet: kW = kVA × factor potentiae. Ergo transformator 1000kVA non statim ut 1000kW potentiae principium describi debet.
Multi artifices parametri configurare possunt ut secundarium voltage, vector coetus, materia flexuosa, impedimentum, sonum range, clausura, dispositio refrigerans, accessiones, et ratio vigilantia secundum project requisita. Omnis consuetudo confirmari debet contra vexillum technicum applicabile.
An11kV 1000kVA arida Type Transformerplus quam coniunctio voltage et capacitatis figuras. Eius verus effectus pendet a commercio consiliorum electricae, velitationis, administrationis scelerisque, constructionis anfractuum, nucleorum damnorum, impedimenti, condicionum environmentalium, tutelae, institutionis et sustentationis.
Pro iunctionibus operandis et procuratoribus emendis, certissimus aditus est incipere a plena postulatione electrica et deinde rogationem singularem technicam. Praestatis detrimenta, gradus insulationis, coetus vectoris, impedimentum, oriuntur temperaturae, dimensiones, probatio, accessoria, et ministerium subsidii adiuvare possunt ut delectorum transformator actuali applicationi aequet.
Zhejiang Usune Electric Co., Ltd. clientes sustentare possunt aestimantes medium voltationem sicco-typi transformantis requisita et figurarum specialium delineatio. Si novam substationem moliris, rationem virtutis industriae moliris, vel quaerens 11kV 1000kVA commutatorem projecti commercii vel infrastructure;contact usper intentionem, facultatem, frequentiam, institutionem condiciones, ac technicas necessitates ad solutionem aptam commutatoris discutiendam.
-
