24kv Medium Voltage Lv et Mv Switchgear

Usus 24kV Medium intentionis Lv And Mv Switchgear, KYN28-24 (Z)(GZS1) pertinet ad subtractionem armatam AC. genus metalli inclusum switchgear. Ad tres periodos AC 50Hz systemata virtutis apta est et maxime adhibita potentia receptio, distributio, circuitus imperium, tutela, vigilantia.

Medium 24kV Voltage Lv Et Mv Switchgear late in plantis potentiae, substationibus, industrialibus et fodiendis adhibetur. conatibus, ac summus ortus aedificiorum ad potestatem recipiendi, distribuendi, moderandi, tutelae. Core usus productio basis in Sinis sita est, eam faciens confisus opificem professionalem optimum praebens qualitatem vis media-voltage solutiones distributionum ad utentium orbem terrarum.

Humilis voltage switchgear

Medium voltage switchgear

Pelagus Technical Parametri

Nostra producta firmiter adhaerent sequentibus signis

1. GB3906-2006 "3.6-40.5kV AC Metallum Inclusum Switchgear et Controlgear"
2. GB/T11022 "Condiciones Generales Technicae pro High-Voltage Switchgear and Controlgear"
3. IEC62271-200 "AC Metallum Inclusum Switchgear cum Ratum Voltage Supra 1kV et Infra 52kV"
4. DL/T404 "Condiciones technicae ordinandi Indoor AC High-Voltage Switchgear"

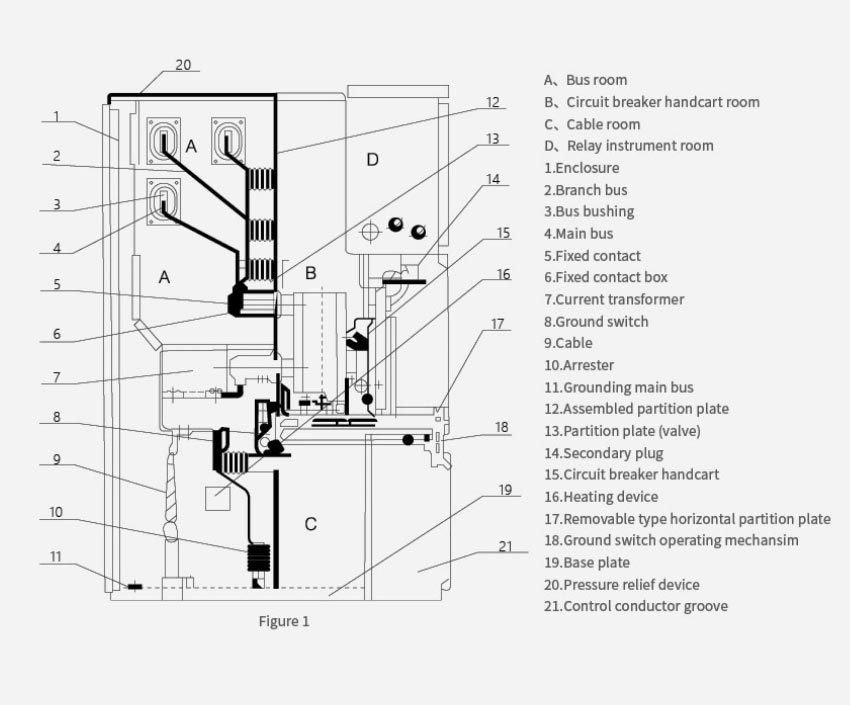

Scrinium Structure

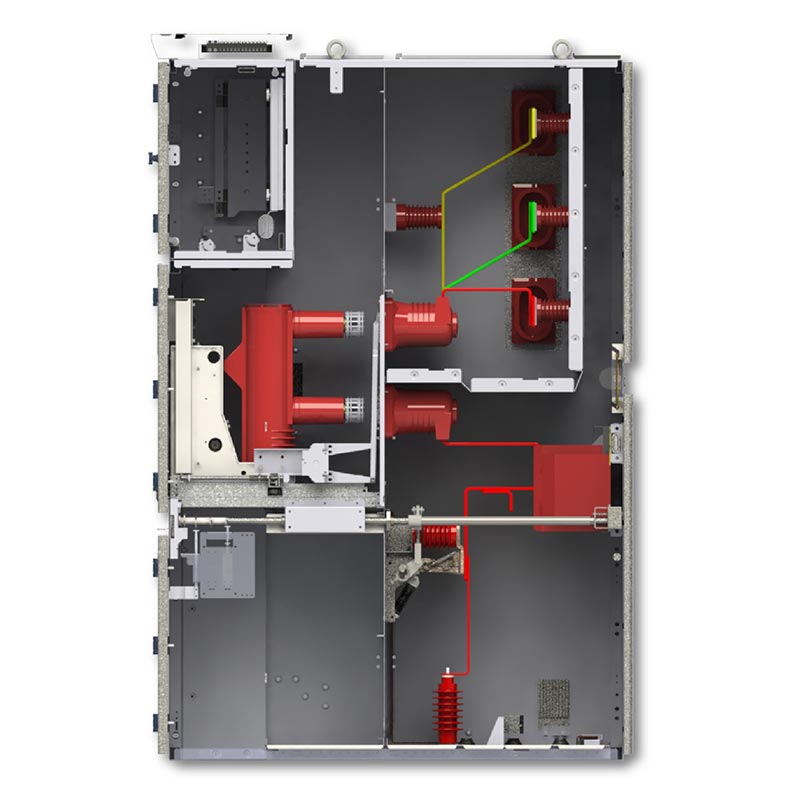

Medium intentionis 24kV Minimum et Medium intentione Switchgear fabricam metallicam partita, cum singulis aream functionis independenter separatam, efficaciter ad propagationem arcuum culpae supprimendo.

1. Circuit Breaker Compartment: instructus cum ambitu vacuo ruptor trahit amovibilem.
2. Busbar Compartment: Busbars principales, busbars ramus continet, et insulatores busbari.
3. Cable Compartment: Installs venae transformatores, voltage transformatores, fundans virgas, ac funem terminales.
4. Instrumentum Imperium Compartment: Instructus ad dispositos, adinventiones tutelae, instrumenta, secundarium wiring, et imperium tabulata.
5. Pressura Relevamen Channel: Features an arcus subsidio fabrica in summitate arcae ad augendae culpae salutem.

Core Features

1. Omnia membra metalla independentia prohibent dilatatio et mutua intercessio culpae arcuum.

2. Mechanica comprehensiva quinque-probatio interlocking:
- Praevenit propellentibus vel trahit trahit sub onere ruptor circuitio.
- Prohibet claudendo praevaricator ambitum cum clauso transibit fundatio.
- Prohibet accidens clausurae fundationis switch dum ageret.
- Prohibet accidens ingressum in cellulas ageret.
- Praeveniet misoperationem transibit solitariae.

3. Centrum conscendit trudit amovibilem ad operationem et sustentationem ante, reparationes expediat.

4. Altus velit gradus, compages compacta, et valida culpa resistentia.

5. Obsequium cum signis domesticis et internationalibus, variis facultatibus ad consilia distribuenda accommodata

Practica applicationis causarum

Causa I: Substantia municipalis in Sinis Orientalibus

1. Project Maecenas vitae

A 110kV Substantia municipalis opus est ut upgrade secundae potentiae distributio network crescens obviam urbano potestatis copiam postulare et emendare constantiam.

2. Solutio

36 Usune 24kV Medium Voltage Lv Et Mv Switchgear unitates pro ratione 24kV potentiae distributionis direxerunt.

3. Proventus

- Consilium pacis switchgear servavit 30% spatium substationis pavimenti.
- Quinque-probatio systematis interlocking sine ullis operationalibus accidentibus per tres annos operandi operatum est.
- Reliable vacui ambitus technologiae praevaricationis technologiae minuendae tempus plusquam 80%, signanter meliorando potentia copia qualitatis pro 200,000 habitant.

Casus 2: Planta magna petrochemical in Central Asia

1. Project Maecenas vitae

A moderno complexu petrochemico quaesitum est valde certa potentia media-voltage distributionis systematis ad invigilandum continua operatio instrumenti productionis criticae.

2. Solutio

Proviso 58 Usus 24kV switchgear unitates, speciatim designatae ad duras ambitus industriales et auctus cum pulvis et corrosio resistit.

3. Proventus

- Feliciter restitit acerbus in-situs environment (altus pulvis, chemicus fumus), demonstrans stabulum perficiendi.
- Celeritas culpae disiunctio facultatem (≤ 60ms) conservat pretiosa Compressores et reactors a damno brevium circuitus.
- Fronte-sustentationem designans reducet sustentationem temporis per L%, continuationem productionis praestans.

Product Dimensione externa

Project Reference

Cas-space erucae Duc Project

Test Report

FAQs

Q1: Quae est applicabilis intentionis huius 24kV Medii intentionis Lv Et Mv Switchgear?

A1: Productum aptum ad 3.6～12kV, 24kV tria phase AC 50/60Hz systemata potentiae, necessitatibus plurimorum occurrentibus. vis media-voltage missionum distributio.

Q2: Num instrumenta subsidia in-site sustentationis et reparationis?

A2: Ita. Productum suscipit ante operatum, ante-victum design; circa ruptor trahit moveri for velox sustentationem et subrogationem sine operatione aliorum circuitionum afficiens.

Q3: Ut amet elit, officinas tuas offerre solutiones nativus?

A3: Ita. Usus consuescere potest currentem aestimari, brevem circuii currentem fractionem, arcae magnitudinem, figuram tutelae; etc., secundum proposita requisita, ad diversas conditiones operandas et systema requisita accommodanda.
