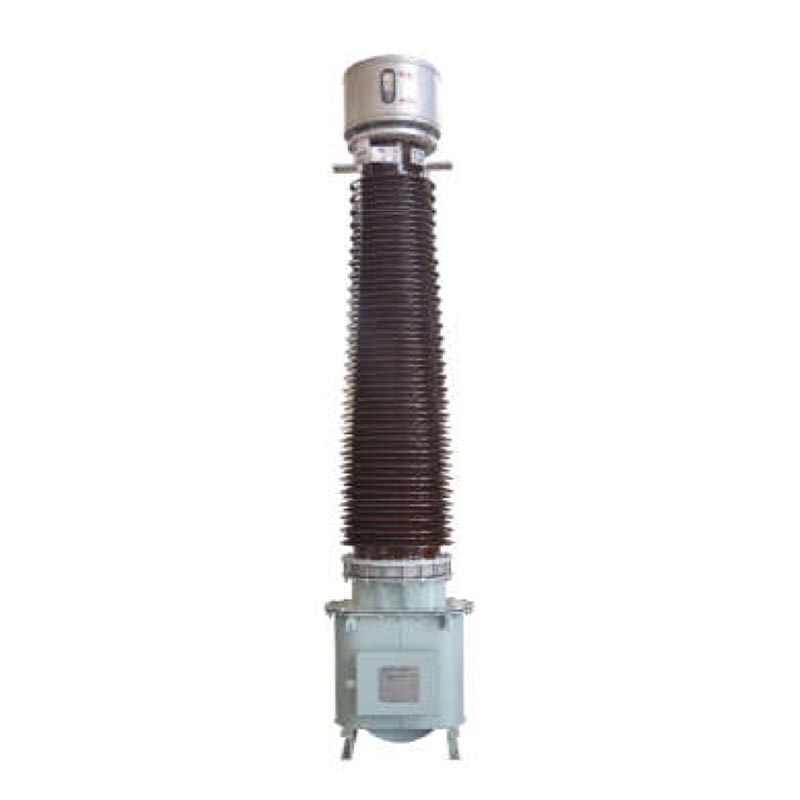

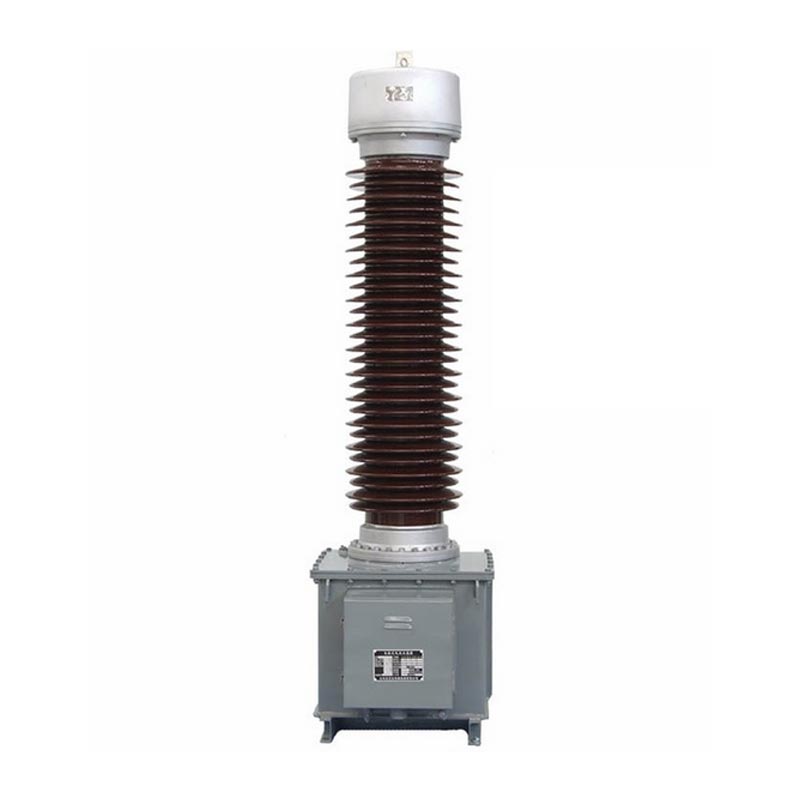

Velit Current Transformer

LB6-110kV transformator capacitivus velit venatus est nucleus summus intentione instrumentorum sustentationis ab Zhejiang Yousen. Electric. Speciatim disposito ad condiciones operandas multiplices velit, chartam olei plene obsignatam notat Nulla structura olei immersae, aestimata intentione operans 110kV, maxima intentione operans 126kV, est compatible cum 50Hz/60Hz AC potentia grids, occurrens operational requisitis neutrum-punctum non-effective fundatum. disciplinas.

Productum hoc mensurationem ac tutelam functionibus integrat, instructum 0.2-classis et 0.5-classis ambages metrorum et 5P/XP ambages tutelae. Rationes transmutationis duales sustinet in serie et nexu parallelo mutandi; cum vena prima in coverage de 2×50A-2×1000A et secundario output of 1A/5A. Adhibendis accurate vestibulum processus in officina honestissima, productum gloriatur optimum adaptabilitatem environmental: vexillum exemplar est altitudinibus infra 1000m aptum, dum exemplar GYW altae altitudinis ad 4000m altitudinis stabiliter operari potest. late est usus est in substationibus urbanis et rusticis, copia industriae et fodiendarum potentiarum, et nova potentia energiae generationis missionum.

LB6-110kV Capacitivus vena commutator

Exemplar Explicatio et Ritus Conditiones

1. Model Parameter Explicatio

Numerus perfectus exemplar pro Outdoor Current Transformator est LB6-110kV P/P/P/0.5ab/c, in tres nucleum divisus. definitiones:
- Exemplar fundamentale: L commutator monetae indicat, B cum gradu tutelae indicat, 6 designat consilium numerum serialem; 110 indicat gradum intentionis aestimationis, et W2 secundarium anti-pollutionis configurationem significat.
- Subtilitas Compositum: Inaedificata in quattuor stolis secundis ambages, e quibus unum 0.5-genus metrorum ambages et tres P-genus custodiae ambages, varias praecisiones junctiones sustentantes diversis metriingibus accommodandi tutelae diligentia requisita.
- Ratio Current: Signata 2*a/c, rationi mutandi duplicem sustinens. Proportio est a/c cum oleum summo conservatori connector externus in serie connectitur, et 2*a/c cum parallelis connectitur. De-site wiring concedit pro facilis mutandi.

2. Latin Conditions Operating

- Ambiens Temperature: Maximum +40℃, Minimum -25℃, Quotidie Mediocris Maximum +30℃; Ultra-humilis temperatus condiciones can sit amet ac agi.
- Altitude Installation: Standard type ≤1000m; LB6-110 GYW Altitudo Altitude typus ≤4000m.

Product Features structuralis

1.Winding et Insulation Structure

Primarium flexuosum structuram U informibus adhibet. Specificationes 2×400A et infra utere charta-insulatas cupreas planas filum, dum specificationes 2×500A-2×1000A utuntur tubulis aluminis duplicatis semicircularibus. Core utitur a processum insulationis oleum-paprum capacitivum, cum cable charta alta intentione involutio principalis velit. Plures layers capacitoris protegendi campum electricum uniformem creare, cum strato interiore ad altam intentionem et exteriorem connexum iacuit fundatus, signanter in melius Nulla salus. Curva primaria dividitur in duas sectiones cum quattuor terminales, coniuncta summa piscinae pro facili ratione mutandi.

2.Sealed Praesidium Design

A metallo propagator in summo inauguratus est ut mutationes sponte compenset in insulating olio volumine causato variationes temperaturae, solitudinem aeris et oleum canus ob humiditatem praevenientes, ita extendunt apparatum rest. Expansor in plano olei in fenestra observationis constructi pro reali temporis magna olei planities habet. Omnia secundaria terminales et primariae protegens terminales centraliter coniunctae cum arca coniunctae piscinae coniunctae, procurans normatum wiring et fortes anti-incursus capabilities.

3.Safe Institutionem Structure

Lacus olei e laminis ferreis summus qualitas iuncta est, prae terebratis foraminibus ad fundum ad stabulum elevatis. altiore sublatione. Arca coniunctae et piscinae olei ornatae sunt ad clausuras fundationis dedicatae ad certas curandas fundatio secundae flexus et totius unitatis. Productum lineamenta reducta verticitatis design; cum primaria vena P1 intrat et P2 exitus, secundarius vena per S1/S2/S3 output est, conformis industriae vexillum wiring logicae et expediendi on-site committendi.

Core Technical Parameters

1. Vulgate Electrical Parameters

- Rated Operating intentione: 110kV; Maximum Operating intentione: 126kV
- Ratum Frequentia: 50/60Hz; Verticitas: Subtractiva verticitatem
- Rated Primae Current: 2×50A～2×1000A (Multiplicia specificata praesto)
- Ratum Secundarium Current: 1A, 5A
- Capacitas secundae output: 15VA～50VA (accommodativa rationi transformantis)

2. Accuracy Error Signa

- Metering Classis (0.2/0.5): Error currentis ±0.2%～±1.5%, differentia periodi 10′～90′, summus praecisio energiae occurrens metering requisita.
- Praesidium Classis (5P/10P): 5P error classis currentis ≤±1%, erroris compositi ≤5%; 10P genus compositum error ≤10%; certa tutelae operationis in casu ratio culpae.

3 resiste intentione et Insulation Morbi

- Power Frequency Withstand intention: 185kV/1min pro circuitibus primis et secundis et ad terram; 3kV/1min for secun- dum ambitum et terram; 5kV/1min pro scuto primario ad terram. Externa insulatio arida test: 230kV; infectum test: 185kV.
- Fulmen Impetus resistendi intentione: Internus velit 450kV; GYW2 summus altitudo anti-pollutio typus usque ad 560kV.
- Creepage Distantia: genus Latin ≥16mm/kV; anti-pollutio typus usque ad ≥31mm/kV, ferendum asperis apta sicut areas maritimae, pollutionis industriae, et altitudinem altitudinum.

4. Brevis Circuit Parametri

Instrumentum optimum scelerisque et dynamicam stabilitatem exhibitionis exhibet. Pro 300-600A specificationibus breve tempus scelerisque stabilitas currentis attingere potest 31.5-45kA, ac stabilitas dynamica vena 80-115kA attingere potest, sustineri posse momentaneum breve spatium currentis aestus et apparatum damnum praeveniens.

Real-mundi Application Causa

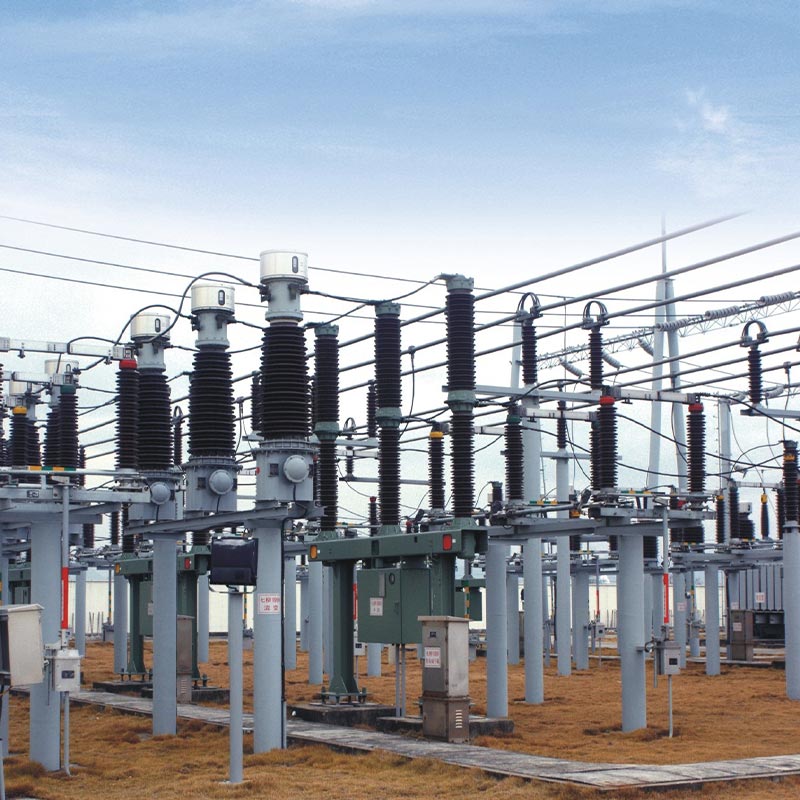

Usus LB6-110kV Outdoor Current Transformer prospere applicantur ad 110kV potentia eget substation upgrade exstent in Sinis Orientalibus, repositoque instrumento outdated solvendo difficultates ut humilis accurate, tempestatem pauperem resistentia, et crebra sustentatio.

Exertum situm est in suburbano parco industriae, area humiditas et levis annorum circumscriptio pollutio industrialis, potestatem multiplicibus societatibus fabricandis praebens. Exertum delegit LB6-110kV GYW exemplar altitudinis anti-pollutionis (2×300/5A, 5P30/5P30/0.5S/0.2S accuratissime compositum). Post plus quam duos annos stabilis operationis, 0.2S/0.5S altae accuratae ambages, accurate metering pro utentibus industrialibus, dum multiplex tutelae ambages permittite celeri responsionis ad ambigua desideria et minora brevia-circuitu vitia, assequendum nulla falsa itinera et nulla defectis ut scandali. Structura plene signata efficaciter humori et contaminanti resistit corrosio, cum sine oleo lacus vel velit nullas quaestiones senescentes, reducendo sustentationem inposuit subsequenti plusquam 60%, plene comprobans firmitatem ac fidem producti sub conditionibus duris operantis.

LB 6 - 110 kV aspectus ac dimensiones institutiones

Project Reference

Cas-space erucae Duc Project

Test Report

FAQ

Q1: Quomodo commutandum inter rationes duales venas in-site?

Disassembly non apparatu requiritur. Solus wiring conformatio connexionum externarum super tectum oleum conservator temperatio indiget. Series nexus flexus primariorum est basis a/c; parallela nexu sequitur duplex ratio currentis primaria 2*a/c. Apparatus in parallela per defaltam exigitur; simpliciter sequi the wiring diagram for quick switching without affecting the equipment's velit or rest.

Q2: Quod missiones aptae sunt diversis velit et anti-pollutionis exempla?

Vexillum genus (≥16mm/kV) aptum est campestribus locis cum bonis infra 1000m ambitibus; W anti-pollutio generis (≥20mm/kV) convenit ad missionem industriae urbanae et generalis pollutionis; GYW summus altitudo anti-pollutio generis (≥25mm/kV) aptum est altitudini altitudini locis infra 4000m; GYW2 genus auctum (≥31mm/kV) est ad extremum condiciones ut salinum maritimum, pollutionis industrialis gravis, et altitudinum ultra altarum, fortiora offerendo Nulla anti-canus perficientur.

Q3: Quid sunt core sustentationis considerationes pro Outdoor Current Transformer?

Primum, secundaria operatio aperta-circuitus stricte prohibetur ne pericula inductionis altae intentionis sint. Secundo structura obsignata non ad arbitrium disassemble; sustentationem-liberum operatio potest sub normalis conditiones. Tertio, dielectric damnum et velit resistentia annuatim probentur, et notitia debet esse basically stat officinas values. Quarto, oleum gradus ad tempus comprimendum, et quid TRANSFIGURATOR oleum celeriter adiciendum est, cum oleum demissum est.

Product commoda et Summary

Usus LB6 series 110kV/126kV Outdoor Current Transformer, cum consilio normatum, effectus stabilis, et fortis environmental aptabilitas, dolor puncta solvit de traditional apparatu ut susceptibilitatem humorem, oleum facilem senescentem, et debilem anti- foedatis facultatibus. Flexibile ratio et accurate compositiones occurrere possunt diversae necessitates potentiae euismod metering, Nullam tutelam, ac adipiscing potentia industrialis. Qualis summus summus intentionis apparatus in officina Sinica reputabili productus, valde certa, sumptus efficens, praebet humilis-victum solutiones pro viribus global inceptis, eam facit fidelem supplementum pro potestate euismod societatum ac ipsum redemptores.
