Cum continua progressu systematis virtutis industrialis, potentiae plantae et facultates electricas requirunt solutiones tutiores et certiores pro potentia solitaria in instrumento conservando.Summus intentione disconnecting virgasmunus essentiale agere in tuto electrico procurando, certas solitudines et efficientiam augendam praebens.

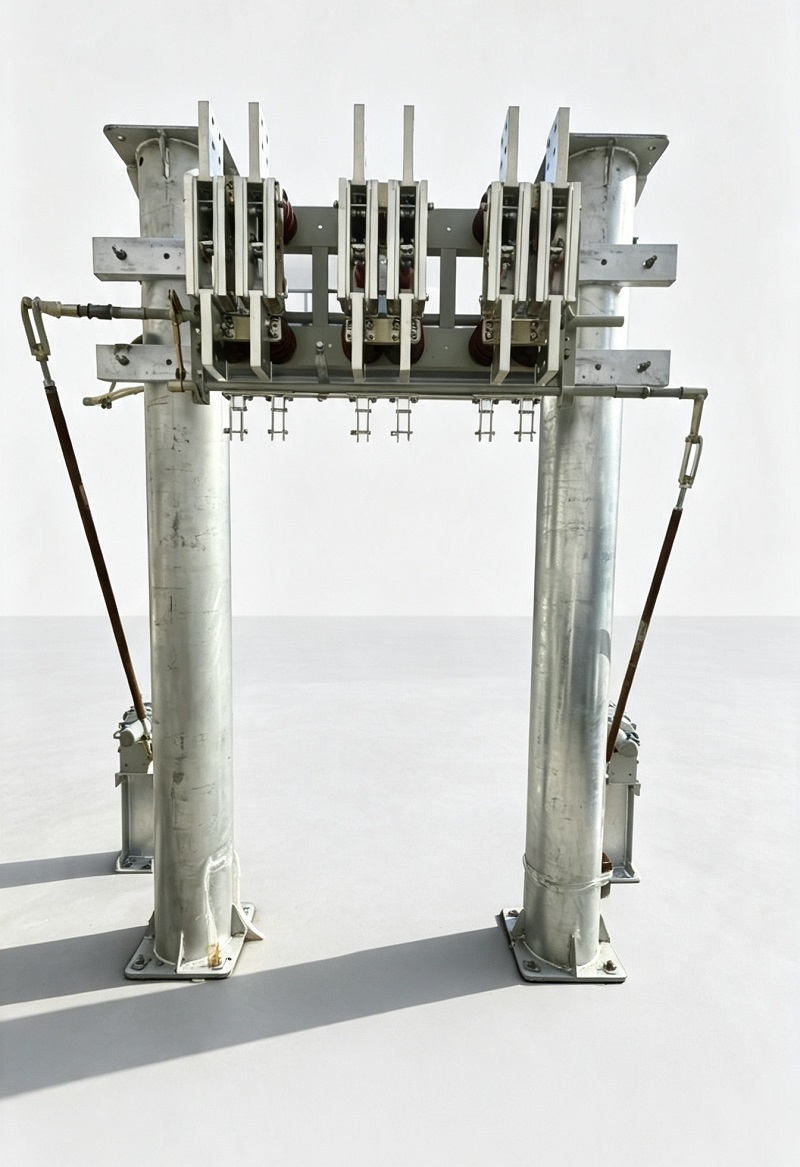

Series Indoor High-Voltage Disiunctio GN22-6 Switch est nova generationis electrici fabrica alta voltage pro media-voltage systematis potentiae evoluta. Per technologiam mechanicam tradendo integrando, contactus structurae optimized, et vires conductivarum partium, series GN22-6 certas solutiones praebet pro magna potentia herbarum et applicationum electricae industriae.
In tectis GN22-6 altae intentionis disiunctio transitum praecipue adhibetur in magna potentia herbarum et systematum electricum ut potentiae commeatus segregandi per inspectionem et sustentationem armorum. Productum configurari potest ut tres unitates independentes uni-poli vel conventus trium integrarum trium polorum, cum optiones institutionum flexibiles ad diversas potentias systematis requisita.
Commutatio disiunctio eiusque adaptatio operandi mechanismum parendum cum GB 1985 (Alterans Current"Summus intentione Disconnecting SWITCHet Earthing Switches), pro certo perficiendi et compatibilitate cum summus voltage electrica apparatu signa.
| Item | Technical opus est |
|---|---|
| altitudo | ≤1000 m |
| Ambiens Temperature | -25℃ ~ +40℃ |
| Relativum Umor | ≤90% (at +25℃) |
| Installation Opera | Gravis gas, mordax, sal caligo, pulvis, substantia explosivae vel erosivae |
| Vibratio Condition | Non crebris gravibus tremula |
Series GN22-6 fabricam falcem cultri triticam capit. Particulas conductiva uniuscuiusque poli in ima compage fixa sunt per insulatores vel bushing insulatores postes, stabilis mechanica subsidia et electricae insulationis effectus procurantes.
In switch laminae ex laminis aeneis densioribus cum exquisitis machinationibus technicis conficiuntur, meliorem qualitatem superficiei et electrica conductivitatis partium conductivorum. Contactio contactus optimized certae connexionis perficiendi praebet et sui purgandi facultatem in operatione praebet, adiuvans resistentiam minuendi contactus et stabilitatem muneris melioris.

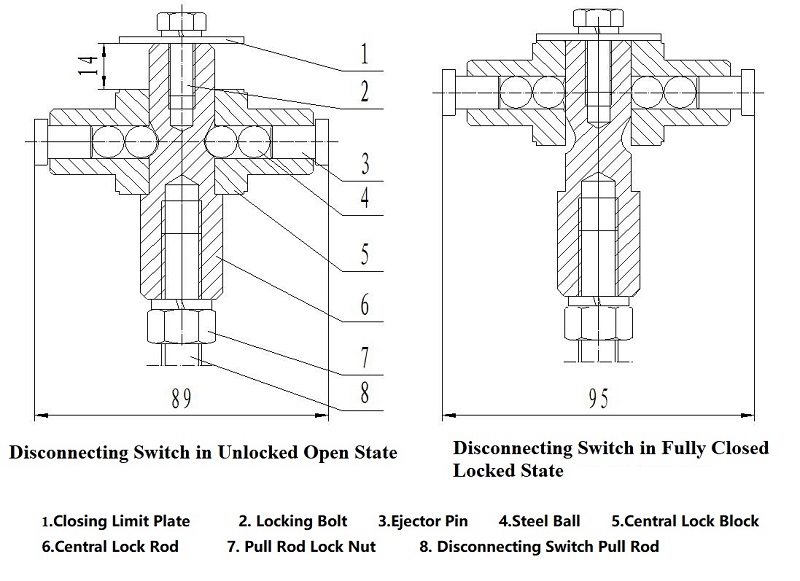

Dissimiles a traditionalis disiunctis machinas transitorias, series GN22-6 singulariter designatas duos gradus claudendi et claudendi mechanismum adhibet ad solvendam communem provocationem inter pressuram contactum et torquem operantem.
Per primam 80° rotationem scapi principalis, ferrum transitum movet a positione plene aperta usque ad statum praevia clausula.
Per sequentem 10° rotationem, mechanismus densis clausurae medias densis virga, globos ferro, et paxillos eiector impellit. Patellae magneticae cincinnis vim augent per structuram vectis, impulsum augens circiter 5.5 vicibus et validam contactum pressionis in ferrum transitum generans.
Haec structura porttitor praebet:
Series GN22-6 varias exigentias aestimatas hodiernis sustentat, eamque aptam facit ad altae hodiernae potentiae distributionem et applicationes solitarios conservandos.
| Exemplar | Rated Voltage (kV) | Maximum Operating intentione (kV) | I-minuta potentia Frequency resistendi intentione (kV) | Rated Current (A) | Dynamic Stabilitas Current (ka) | 3s Scelerisque Stabilitas Current (ka) |
|---|---|---|---|---|---|---|
| GN22-6/3150-50 | 6 | 7.2 | 42 | 3150 | 125 | 50 |
| GN22-6/4000-40 | 6 | 7.2 | 42 | 4000 | 100 | 40 |
| GN22-6/5000-63 | 6 | 7.2 | 42 | 5000 | 160 | 63 |
| GN22-6/6300-100 | 6 | 7.2 | 42 | 6300 | 250 | 100 |
| GN22-6/8000-100 | 6 | 7.2 | 42 | 8000 | 250 | 100 |
Notae: GN22-10, generis plani-elati; C per murum genus significat; D earthing type represents.
GN22-6 switch subsidia disiungendi modos institutionis horizontales, verticales et inclinatas, permittens integrationem flexibilem in varias systemata electrica.
Compatible machinationes operating includit:
| Ratum Current | Maximum Operating Torque |
|---|---|
| 2000A | <145 N·m |
| 3150A | <180 N·m |
| 4000A | <200 N·m |
| 5000A | <250 N·m |
| 6300A | <300 N·m |
| 8000A | <350 N·m |
Ad stabilitatem servandam, inspectionem et sustentationem regularis, peracta commissione peragatur. Commendatur sustentationem rationes includit:
| Component | Commendatur Material |
|---|---|
| Movere Components | ZG-I Lubricating Grease |
| Contactus Superficiem Praesidium | SYB1607 Industrial Petrolatum |
Cum systemata electrica ad altiorem facultatem et ad firmitatem augendam pergunt, progressus disiunctio technologiae artis technologiae magis magisque momenti ad salutem et apparatum sustentationem potentiae factae sunt.
Cum summus current capacitas, contactus structuris optimized, et certa mechanica ratio, GN22-6 Indoor High-Voltage Disiunctio Commutatio switch praebet solutionem constantem solutionem pro viribus herbarum, substationum et industrialium systematum electricae.
In meliore salute operationali et instrumentorum firmitate, series GN22-6 modernizationem et stabilem progressionem potentiae mediae voltationis infrastructuram sustinet.
