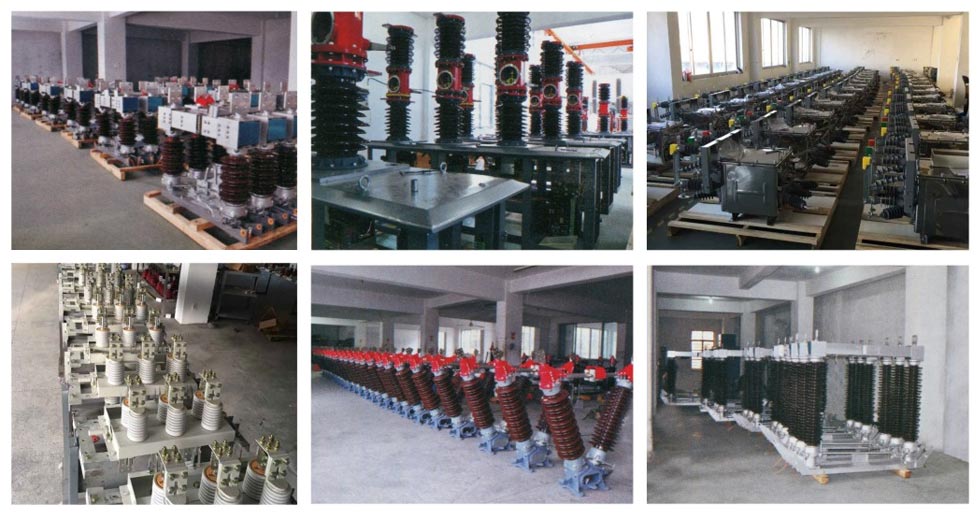

Zhejiang Usus Electric Co, Ltd est officinas professionales integrare R&D, consilium, productionem et venditiones. Eius principalis producta includunt 12kV～245kV sub tectis ac velit summus intentione vacuum circa praevaricatores, SF6 ambitum praevaricatores, onere virgas, variasque virgas disiungens. Est fiduciam professionalem amet pro potestate ipsum inceptis tum domestice et internationaliter.
Usus Gw4 Disconnect SWITCH PB nominatim ad tres-phases AC 50Hz/60Hz systemata virtutis destinatur. Eius primaria munus est connectere vel disconnect summus intentionis ambitus sub agere, condiciones nullas onerare et visibiles praebere electrica solitudo alvi ad conservationem busbarum, circa fractores, transformatores, aliaque alta intentione armorum.
-GB 1985-2004: AC High intentione Disconnect SWITCH et Grounding SWITCH
-IEC 62271-102: High intentione Switchgear and Controlgear
-GB/T 11022: Specificationes Generales pro High intentione Switchgear et Controlgear

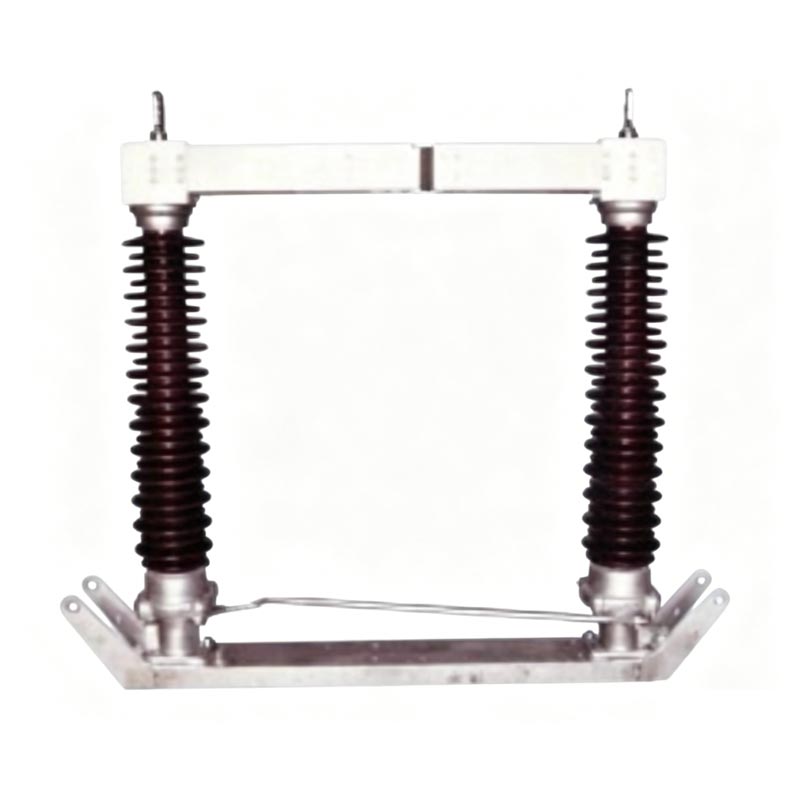

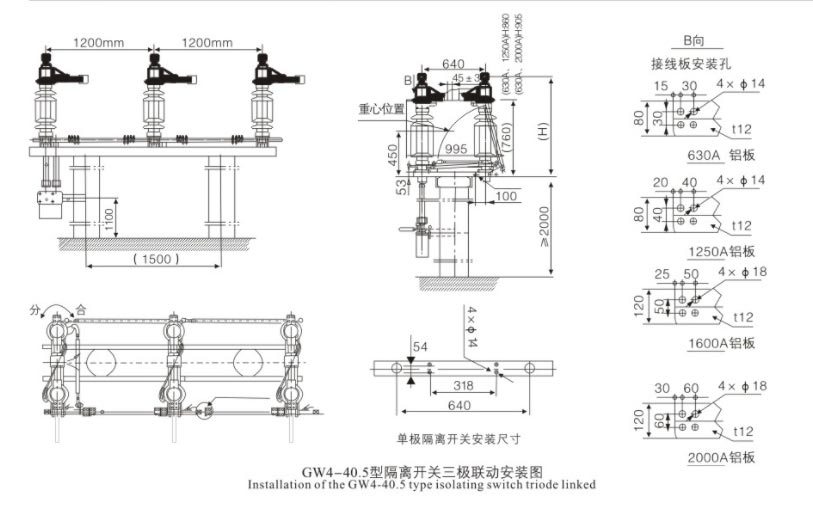

GW4 Series: Duplex insulator, rotationis horizontalis, typus interruptus
1. Duplex post structuram insulatoris, duo postes insulatores per phase horizontaliter 90° synchrone positi.
2. Principales contactus sunt centrum perrupti, aeris notae argenti patellae, contactus resistentiae humilium et conductivitatis bonae.
3. Basis fit ex ferro galvanizato intinge, signatis gestus, corrosio resistens et durabilis.
4. GW4 Disconnect SWITCH PB instrui potest cum virgas simplices vel duplex postesque institutio, cum mechanica.
interlocking ut perficiendis salutem.
5. Mechanismus operans potest esse manualis (CS14G, CS17G) vel electricae (CJ6B, CJ11, XCJ-I).
| Parameter | Specification |
| Ratum Voltage | 126kV (110kV ratio) |
| Rated Frequency | 50Hz |
| Ratum Current | 630A, 1250A, 1600A, 2000A, 2500A |
| Rated breve tempus sustine Current (1s) | 31.5kA, 40kA, 50kA |
| Rated Pecco sustine Current | 80kA, 100kA, 125kA |
| 1min arida AC resistendi intentione | - Ad terram: 140kV- Per jugum: 160kV |
| Operatio Temperature | -40°C ad +40°C |
| altitudo | ≤ 2000m |

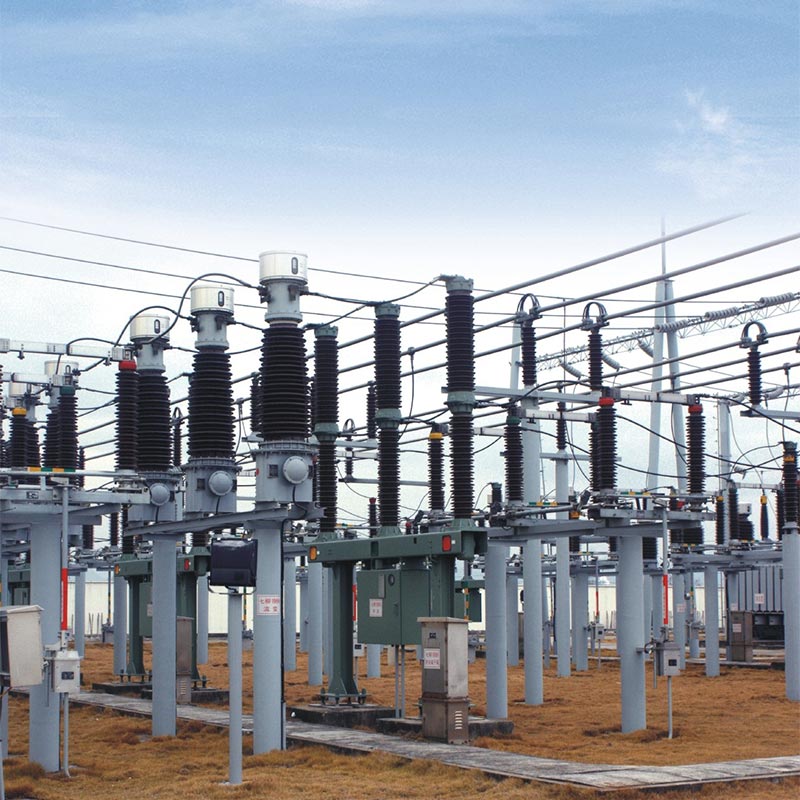

A 110kV... Ventus Power Substation Project
Hoc consilium in regione septentrionali sita est cum differentias temperaturas significantes, magno apparatu requirens commendatio et frigoris resistentia. Exertum multiplex Usune GW4 delectae SW4 Disconnect SWITCH, electrico instructus machinationes et duplex postesque institutio permutat. Multos annos, ex quo mandatum est, apparatum stabiliter operavit; cum certis actionibus mechanicis et resistentia optimae corrosionis, efficaciter ad substationem sustentationem tutandam et quotidiana operationis efficacia, promerendae laudis ex usuin.
| Item | Unitas | Morbi laoreet | |||||
| Ratum Voltage | kV | 40.5 | 72.5 | 126 | 145 | ||
| Nulla campester rated | 1min vim frequency sustinere voltage (valorem efficacem) | In terra | kV | 95 | 160 | 230 | 275 |
| Fractura | kV | 118 | 200 | 230+70 | 275+85 | ||
| Rated fulgur impetus current (cacumen) | In terra | kV | 185 | 350 | 550 | 650 | |
| Fractura | kV | 215 | 410 | 550+10 | 650+20 | ||
| Rated Frequency | Hz | 50/60 | |||||
| Ratum Current | A | 630~4000 | 630~4000 | 630~4000 | 630~4000 | ||
| Rated breve tempus sustinere current | KA | 20、31.5、40、50 | 20、31.5、40、50 | 20、31.5、40、50 | 20、31.5、40、50 | ||
| Rated apicem sustinere current | KA | 50、80、100、125 | 50、80、100、125 | 50、80、100、125 | 50、80、100、125 | ||
| Ratum spatio brevi spatio | Knife/gladius | s | 4/4 | 4/4 | 3/3 | 3/3 | |
| Rated mechanica terminatio onus | Horizontalis et verticalis | N | 1250 | 1250 | 1250 | 1250 | |
| Horizontal | N | 750 | 750 | 750 | 750 | ||
| Vis verticalis | N | 1000 | 1000 | 1000 | 1000 | ||
| Creepage procul | mm | 1013/1256 | 1813/2248 | 3150/3906 | 3652/4495 | ||
| Mechanica vita | Tempora | 5000 | 5000 | 1000 | 5000 | ||
| Motor actus | Exemplar | CJ | CJ | CJ | CJ | ||
| Motor voltage | V | AC380、AC220、DC220、DC110 | |||||
| Tentatio imperium loop | V | AC380、AC220、DC220、DC110 | |||||
| Puncta, occlusio temporis | s | 7±1 | |||||
|
Actus humanus |
Exemplar | CS14 CS17 | |||||
| Electromagneticum cincinno voltage | V | AC220、DC220、DC110 | |||||
• Insulatores: Non rimas, damnum, vel lutum.
• Contactus: mundus, superficies argentea patella integra.
• Fasteners: omnia fulmina constringuntur.
• Mechanismus: rotationis lenis; praelinm mo- tibus.
• Insulator verticalis: Adjust cum shims (max 3mm per locationem).
• Tres periodi synchronisation: Adjust crank-brachium et virgas nexus.
• Contact pressio: Perficite propriis insertionibus et pressuris.
• Tantum sub NO ONERE agunt; ambitus confirmator, pandens apertus.
• Operatio manualis: Utere manubrio operandi; nimiam vim vitare.
• Operatio motorised: Usus localis/remotus imperium; monitor positio.
• Interlock: Operationem noli opprimere, si interlocked.
• Periodica overhaul: Omnis 1-2 annis.
• Tersus insulatores et contactus; applicare vase industriae.
• Lubricate gestus et partes transmissionis.
• Compesce fulmina laxa, confectus contactos, et damna insulator.
• Post breve spatium: Inspice statim.
• Non potest operari: perscriptio interlock, impedita nexus vel culpa motoris.
• Asynchronous phases: Adjust cross-linkage rods.
• Contact overheating: Tersus et retighten; argentum patella reprehendo.
A: No. GW4 Disconnect Switch solum aptae ad solitariam et mutandi sub intentione solum, nullo onere. conditiones. Facultatem arcus exstinguendi non habet et ab operatione sub onere stricte prohibetur. It utendum est cum ambitu ruptor.
A: Mechanica interlock securam operantem seriem urget: principalis switch aperta → fundatio switch clausa; grounding switch open → main switch closed, preventing misoperation and mansing the safety of tuendae personas.
A: Vexillum genus ad ambitus cum altitudine ≤2000m ac temperie -40℃ ad +40℃ idoneum est; quae maxime necessariae substructiones velit occurrere; pro speciali summus altitudinis vel graviter inquinatus locis; velit confirmati et solutiones anti-corrosionis nativus esse potest.
